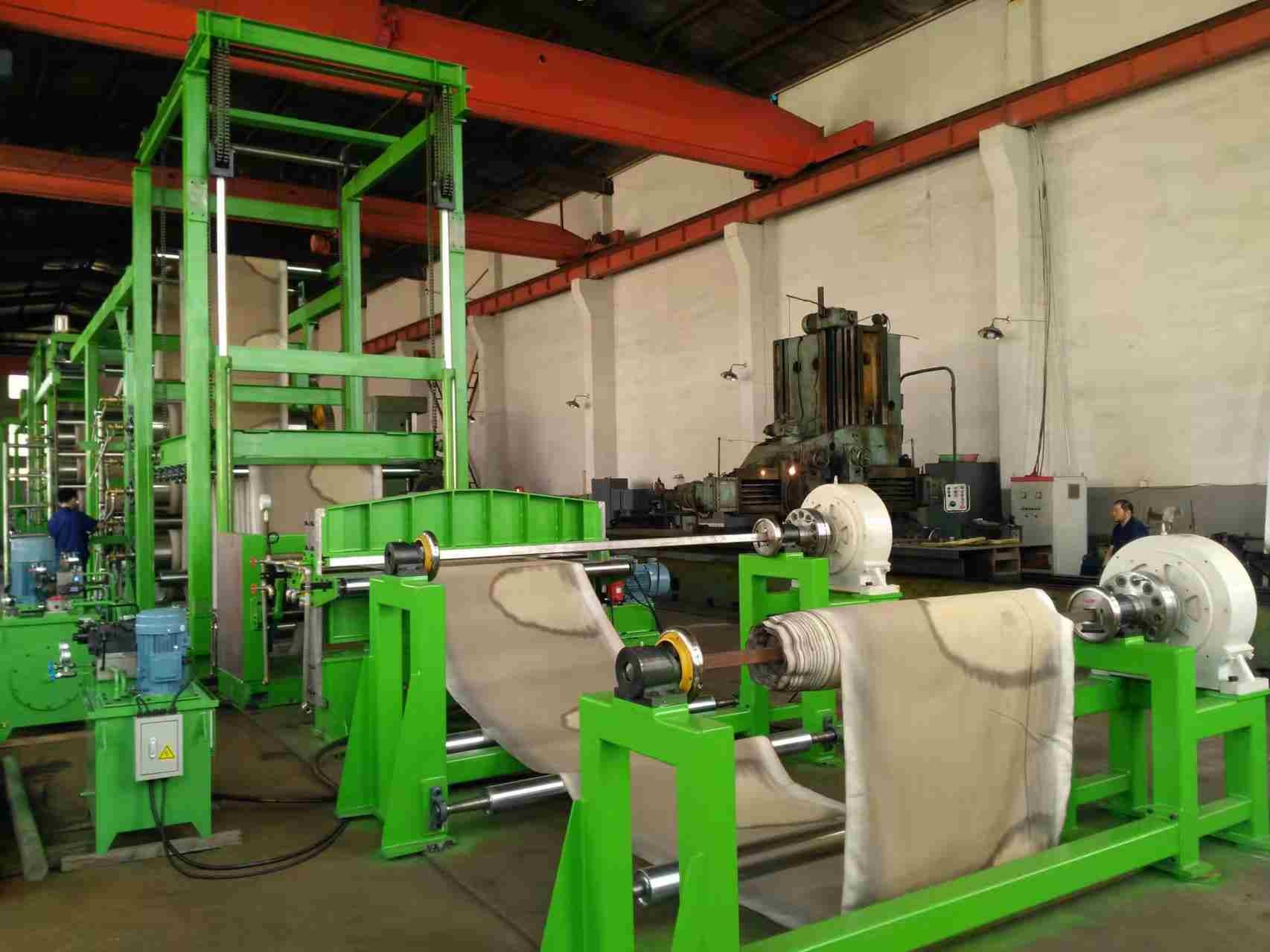

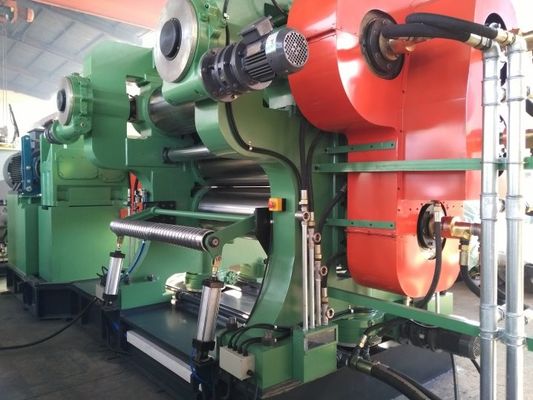

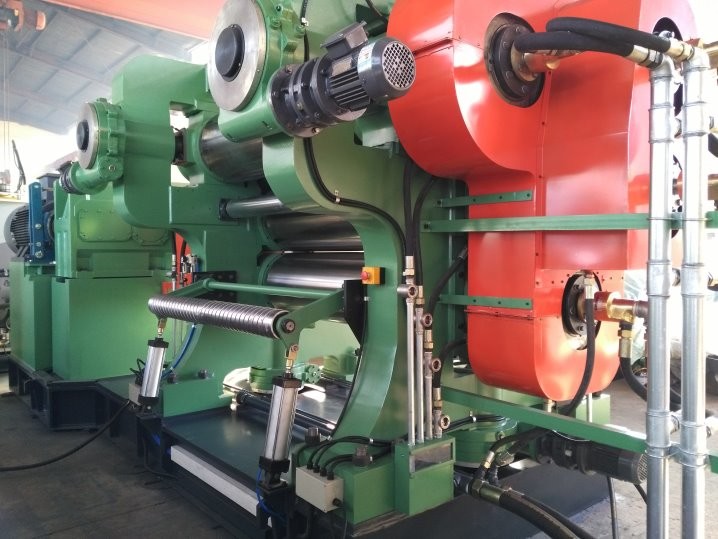

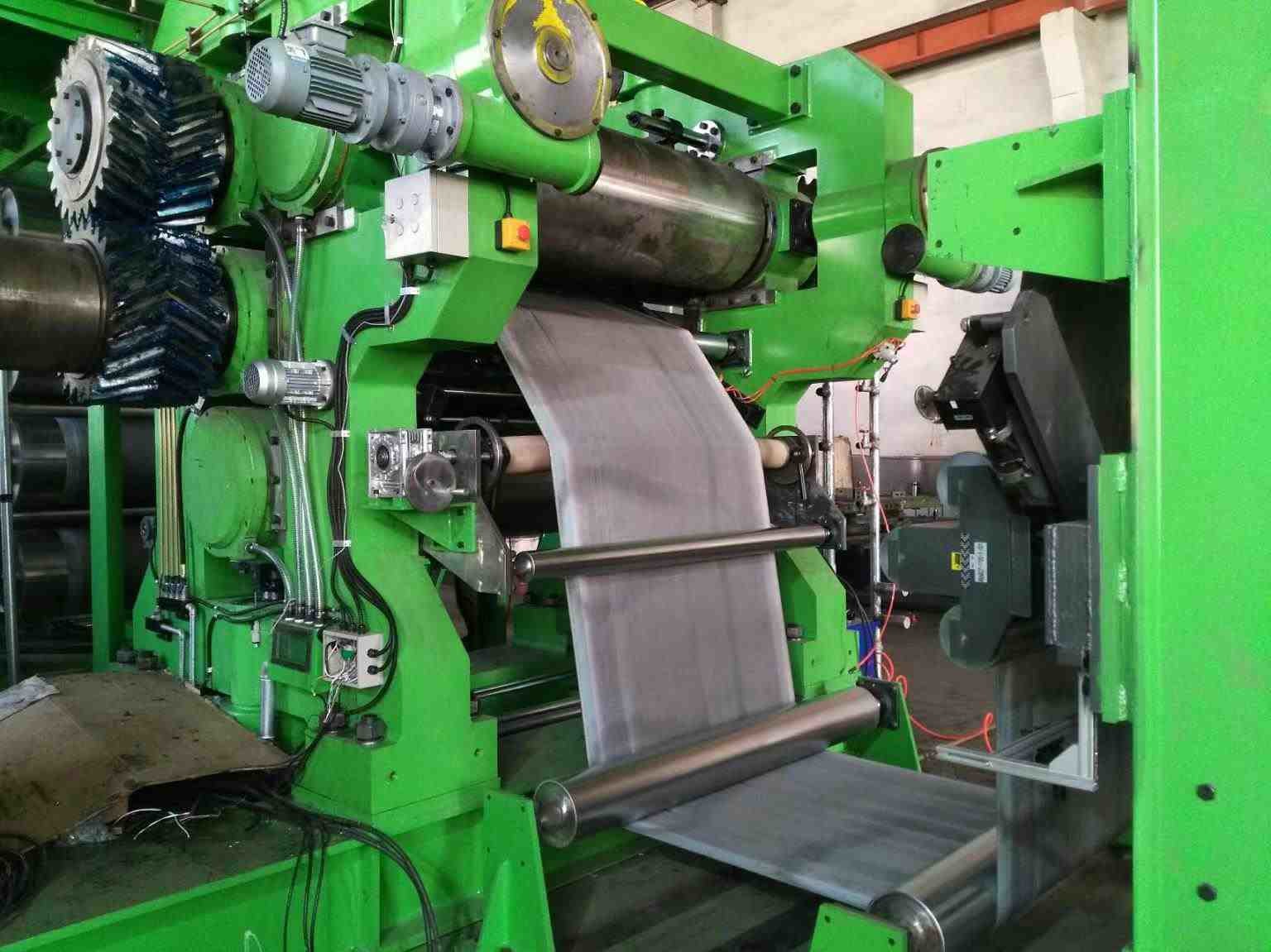

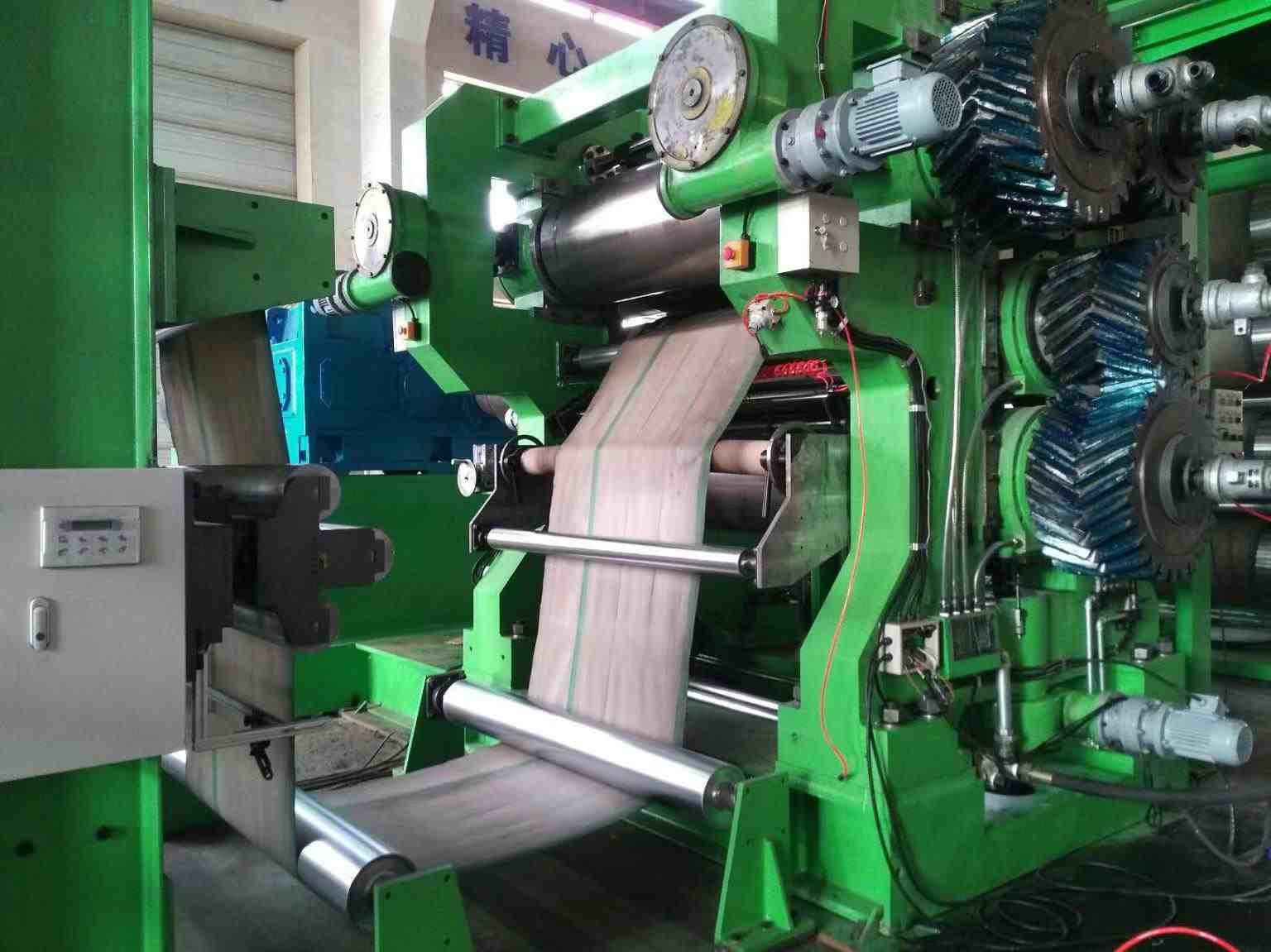

160Kw रबर कैलेंडर मशीन रबर कन्वेयर बेल्ट उत्पादन लाइन

मोटर और विद्युत घटक:

1. "सीमेंस" "मित्सुबिशी" "चिंट", आदि से लैस मोटर और इलेक्ट्रिकल घटक।

2. प्रसिद्ध ब्रांड पीएलसी ऑटो नियंत्रण, सुरक्षित, विश्वसनीय, स्थिर।

3. ऊर्जा संरक्षण, इसके लिए हमारे पास पेटेंट है।

उपकरण आवेदन और संचालन आवश्यकताओं

1.1मुख्य आवेदन:यह मशीन मुख्य रूप से पर्दे, कैनवास और अन्य कपड़ों के लिए डबल साइड निरंतर रबरिंग के लिए उपयोग की जाती है।

1.2 संचालन आवश्यकताएँ A. दौड़ता हुआ वातावरण: ऊँचाई<1000m,

तापमान: 5 ℃ -40 ℃, अधिकतम।सापेक्ष विनम्रता 95%

बी बिजली की आपूर्ति: एसी 415 वी / 50 हर्ट्ज, 3-चरण

C. ठंडा पानी का दबाव: 0.2-0.4Mpa

ठंडा पानी का तापमान: ﹤25 ℃ ± 3 ℃

2 मुख्य तकनीकी पैरामीटर

रोल व्यास 550 मिमी

रोल काम करने की लंबाई 1600 मिमी

मध्य रोल रैखिक गति 4-32 मी / मिनट

रोल का गति अनुपात 1:1.5:1.5:1

मैक्स।निप रेंज 10 मिमी

कैलेंडर्ड उत्पाद की मोटाई 0.3-6 मिमी

मैक्स।कैलेंडर उत्पाद की चौड़ाई 1400 मिमी

मुख्य मोटर

पावर 132/160kw

गति 980RPM

निप समायोजन प्रकार मोटर चालित समायोजन

ठंडा पानी का दबाव 0.2-0.4Mpa

समग्र आयाम (एल * डब्ल्यू * एच) 6270 * 2960 * 4100 मिमी

लगभग।वजन 22000 किग्रा

3 आपूर्ति सीमा

मशीन बॉडी (बेडप्लेट और फ्रेम) 1 सेट

रोल और असर 4 सेट

निप समायोजन डिवाइस 3sets

स्टॉक गाइड डिवाइस 1 सेट

स्नेहन प्रणाली 1 सेट

ट्रांसमिशन सिस्टम 1 सेट

रोल तापमान समायोजन पाइपलाइन प्रणाली 1set

फाउंडेशन बोल्ट 1 सेट

विद्युत नियंत्रण प्रणाली 1 सेट

4 अंतिम उपयोगकर्ता द्वारा तैयार किए गए निम्नलिखित आइटम

ए ऑपरेशन बॉक्स और विद्युत नियंत्रण कैबिनेट के बाहर सभी तार केबल्स।

बी। रोटरी जोड़ों के बाहर सभी पाइपलाइन।

5 निर्माण और तकनीकी मानकों

5.1 फ्रेम: एनीलिंग उपचार के माध्यम से उच्च शक्ति कच्चा लोहा और सटीक मशीनिंग के माध्यम से पूरी तरह से प्रसंस्करण, मजबूत कठोरता और अच्छी विरोधी कंपन क्षमता के साथ।

5.2 बेडप्लेट: उच्च कठोरता और कोई विरूपण के साथ एनीलिंग और प्रसंस्करण के माध्यम से वेल्डेड बेडप्लेट।

5.3 रोल और असर

(1) रोल संरचना: खोखले चिकनी रोल, ड्रिल किए गए रोल वैकल्पिक हैं।

(2) सामग्री और निर्माण: केन्द्रापसारक कास्टिंग के माध्यम से नी, सीआर और मो मिश्र धातु से बना है

(3) कठोरता: HRC60-67

(4) सख्त परत की गहराई: 5-23 मिमी

(5) मुख्य असर: विरोधी घर्षण रोलर असर

(6) असर समर्थन: स्नेहन तेल छेद आरक्षित के साथ, एनीलिंग प्रक्रिया के माध्यम से कास्टिंग भागों।

(7) रोल तापमान समायोजन प्रणाली उच्च गुणवत्ता वाले रोटरी जोड़ों और स्टेनलेस स्टील नली के साथ अपनाती है।

5.4 निप समायोजन डिवाइस

निप एडजस्टिंग का उपयोग रोल 1 #, 2 # और 4 # के लिए किया जाता है, दोनों सिंगल साइड एडजस्टिंग और

डबल-साइड एकाधिक समायोजन उपलब्ध हैं।

5.5 स्टॉक गाइड

निकासी समायोजन मैनुअल प्रकार के साथ अपनाया जाता है।

5.6 स्पीड रिड्यूसर

(1) प्रकार: एक मोटर इनपुट और एकल आउटपुट शाफ्ट

(2) स्नेहन: तेल स्नान प्रकार

(3) इनपुट युग्मन: लचीला युग्मन

5.7 रॉड पिन कप्लिन

स्पीड रिड्यूसर आउटपुट शाफ्ट और रोल को जोड़ने के लिए रॉड पिन कपलिंग को अपनाया जाता है, जो काम करते समय एक विश्वसनीय और सुचारू रूप से चलता है, साथ ही एक आसान रखरखाव भी करता है।

5.8 स्नेहन प्रणाली

(1) असर: इस प्रणाली के लिए एक तेल टैंक है, जिस पर प्रवाह क्षमता समायोजन, तेल तापमान गेज, कूलर, फिल्टर और आदि के साथ सेट किया गया है।

(2) पतली तेल स्नेहन पाइपलाइन

5.9 विद्युत नियंत्रण प्रणाली

पूर्ण और सही नियंत्रण प्रणाली कैलेंडर कार्य आवश्यकताओं के साथ मिलती है, यह प्रणाली सरल संचालन और विश्वसनीय चलने की विशेषता है।
