60KW स्क्रैप टायर श्रेडर टायर क्रशिंग मशीन पूर्ण स्वचालित

LP-1200 रबर श्रेडर मशीन रबर पाउडर लाइन अपशिष्ट टायर पुनर्चक्रण लाइन

रबर पाउडर उत्पादन लाइन निर्देश

कार्य प्रवाह:

बेकार टायर---तार खींचने की मशीन---टायर कटर--रबर श्रेडर---स्टील तार अलग मशीन---चुंबकीय अलग---रबर पाउडर

-फाइबर सेपरेटर।

1. स्टील वायर ड्राइंग मशीन - मोटे स्टील के तार को निकालें।

2. टायर कटर - बड़े टायरों को तीन भागों में काटें

3. कन्वेयर-टायर को श्रेडर तक पहुंचाएं।

4. ट्विन-शाफ्ट श्रेडर - टायर को 5- 10cm ब्लॉक में शियर करता है;

5. रीसर्क्युलेशन सिस्टम - रैपर्स के पास जाने वाले श्रेड्स के आकार को नियंत्रित करने के लिए;

6. रैस्पर्स- श्रेड्स को 15. 20 मिमी चिप्स में कम करें और स्टील को रबर से मुक्त करें;

7. ओवर बेल्ट चुंबक - रबर चिप्स से मुक्त स्टील का पृथक्करण;

8. वाइब्रेटरी फीडर - रबर चिप्स का परिवहन करता है;

9. रबर ग्रैनुलेटर मशीन - चिप्स के आकार में 1-4 मिमी के दानों को कम करना और कपड़ा अंश को वायु प्रवाह पृथक्करण से मुक्त करना।

10. ग्राइंडर मशीन - ग्राइंडर रबर पाउडर।

11.सेंट्रल डी-डस्टिंग यूनिट - सिस्टम से धूल और जुर्माना हटाएं और हवा को वायुमंडल में वापस करने से पहले फ़िल्टर करें।

1. तार खींचने की मशीन

मशीन में मुख्य रूप से बेस, बेस फ्रेम, पुल हुक, रिडक्शन गियर, इलेक्ट्रिक कंट्रोल डिवाइस आदि शामिल हैं।

बेस फ्रेम पर दो शाफ्ट स्थापित करें, शाफ्ट और बेस फ्रेम के बीच एक पुल हुक स्थापित करें, ड्राइविंग गियर के साथ शाफ्ट मेष के एक छोर पर संचालित गियर स्थापित करें, मोटर जड़त्वीय रोटेशन को रोकने के लिए ब्रेक प्रकार के साथ मोटर।

ड्राइंग की प्रक्रिया में, दो हुक क्रमशः टायर व्हील रिम को हुक करते हैं, स्टील के तार और रबड़ की नाली प्लेट को अलग करने के लिए आगे बढ़ते हैं।माउथ प्लेट से गुजरने के बाद, प्लेट के दोनों तरफ के छेद वाले तार को धीरे-धीरे बाहर निकाला जाता है।जब तार पूरी तरह से पहियों से बाहर हो जाएंगे, तो मोटर अपने आप बंद हो जाएगी, फिर तारों से बाहर निकलकर अगला टायर वायर ड्राइंग कर सकते हैं।

सूचना: यह मशीन केवल कार के टायरों के अनुकूल है (≤एफ800 मिमी).टायरों को बेस फ्रेम के बीच में रखा जाना चाहिए।

आवेदन पत्र:
मशीन टायर मोती से स्टील के छल्ले निकालने के लिए लागू होती है।

तकनीकी डाटा

2.QDJ-1200 टायर काटने की मशीन

मशीन में मुख्य रूप से बेस, स्टेटिक कटर होल्डर, मूविंग कटर होल्डर, कट ऑफ ऑयल सिलेंडर, प्रेस रबर फ्रेम, प्रेस रबर ऑयल सिलेंडर, हाइड्रोलिक प्रेशर स्टेशन, इलेक्ट्रिक कंट्रोल डिवाइस आदि शामिल हैं।

स्टैटिक कटर होल्डर और मूविंग कटर होल्डर बोल्ट द्वारा समानांतर बेस प्लेट से जुड़ा होता है।रबर काटने वाला सिलेंडर और फ्रेम मध्य आधार से जुड़ा हुआ है।कॉलम के ऊपरी हिस्से की सपोर्टिंग प्लेट पर रबर ऑयल सिलेंडर फिक्स दबाएं।रबर प्रेशर फ्रेम कोने पर फिक्स होता है जो घूमने वाले शाफ्ट द्वारा आधार और फ्रेम के बीच होता है।

हाइड्रोलिक प्रेशर स्टेशन में इलेक्ट्रोमैग्नेटिक रिलीफ वाल्व, टाइप ओ इलेक्ट्रोमैग्नेटिक वॉल्व, थ्रॉटल वॉल्व, मोटर, लो नॉइज़ वेन पंप आदि होते हैं। टैंक में वेन पंप लगाएं, फ्यूल टैंक गैप के लिए काफी जगह दे सकता है, समग्र रूप से बहुत सुंदर उपस्थिति।

विशेष विवरण

1.1 समग्र आकार (एल × डब्ल्यू × एच): 2080 × 1000 × 2130 मिमी

1.2 मात्रा।कटर की: 4 टुकड़े

1.3 कटर स्ट्रोक: लगभग 600 मिमी

1.4 सिलेंडर दबाव: लगभग 12T

1.5 कार्यशील तेल का दबाव: 6.3Mpa

1.6 तेल पंप: प्रवाह 40 एल / मील, दबाव 6.3 एमपीए

1.7 वर्किंग ऑयल ग्रेड: नंबर 32 मैकेनिकल ऑयल

1.8 मोटर मॉडल: Y132M2-6, पावर: 7.5---11kW

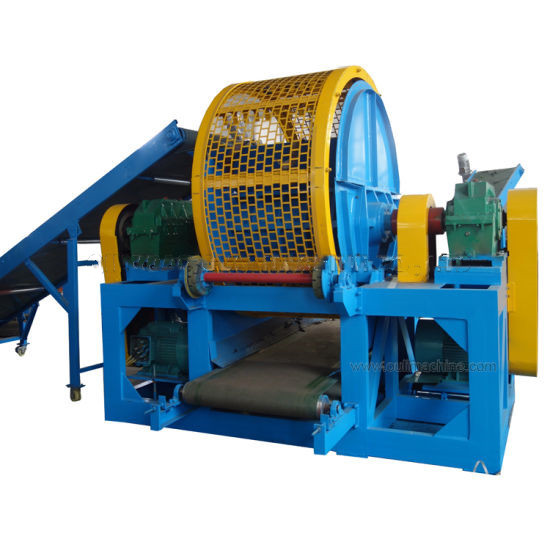

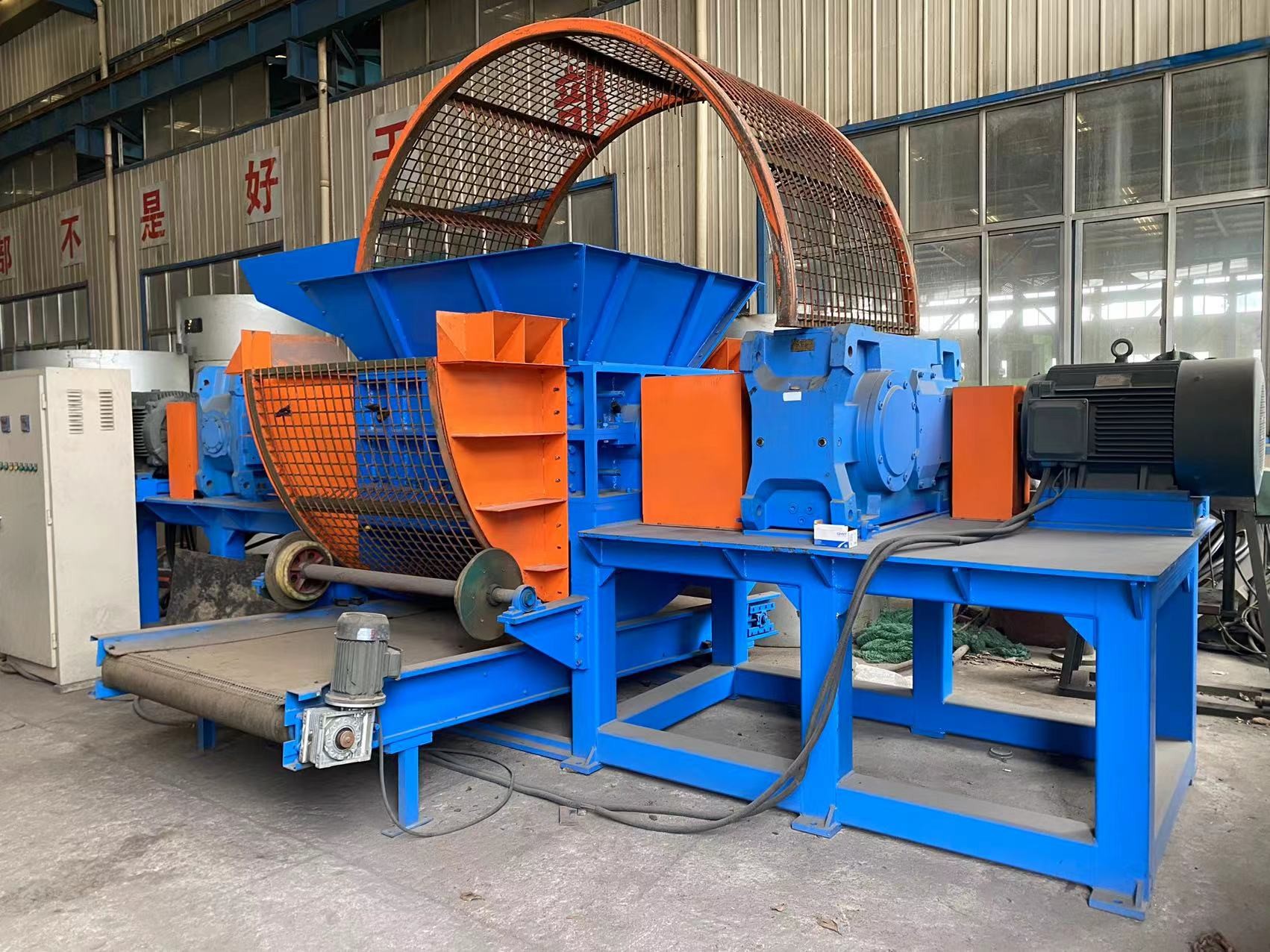

3. रबर श्रेडर मशीन

विशेषता
इस मशीन में कॉम्पैक्ट संरचना, उन्नत तकनीक, कम बिजली की खपत, उच्च दक्षता, ऑफ स्ट्रक्चर के साथ क्रशिंग रूम, रखरखाव के लिए आसान आदि है। मशीन, उत्कृष्ट हार्ड मिश्र धातु इस्पात को ब्लेड के रूप में अपनाने, उच्च कठोर और पहनने योग्य, टिकाऊ है; सर्किल मेष स्क्रीन में ग्रिडिंग संरचना है, बड़े क्षेत्र के साथ टुकड़े गिराना, रबर के टुकड़ों के लिए अच्छा है।

4। रबर कोल्हू: यह बेकार टायर रीसाइक्लिंग मुख्य मशीन है

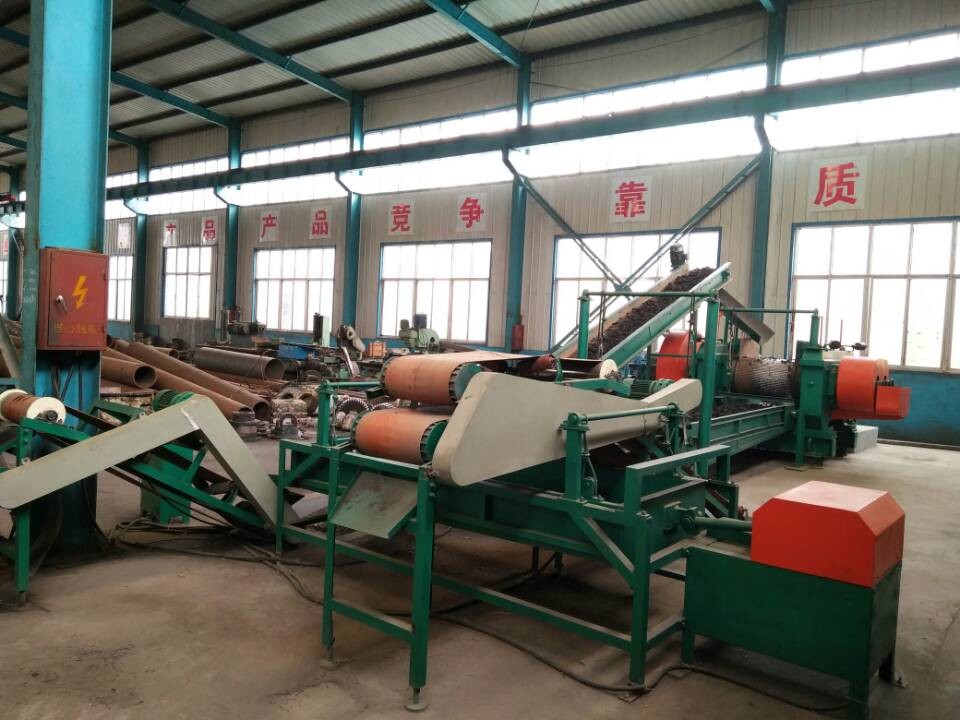

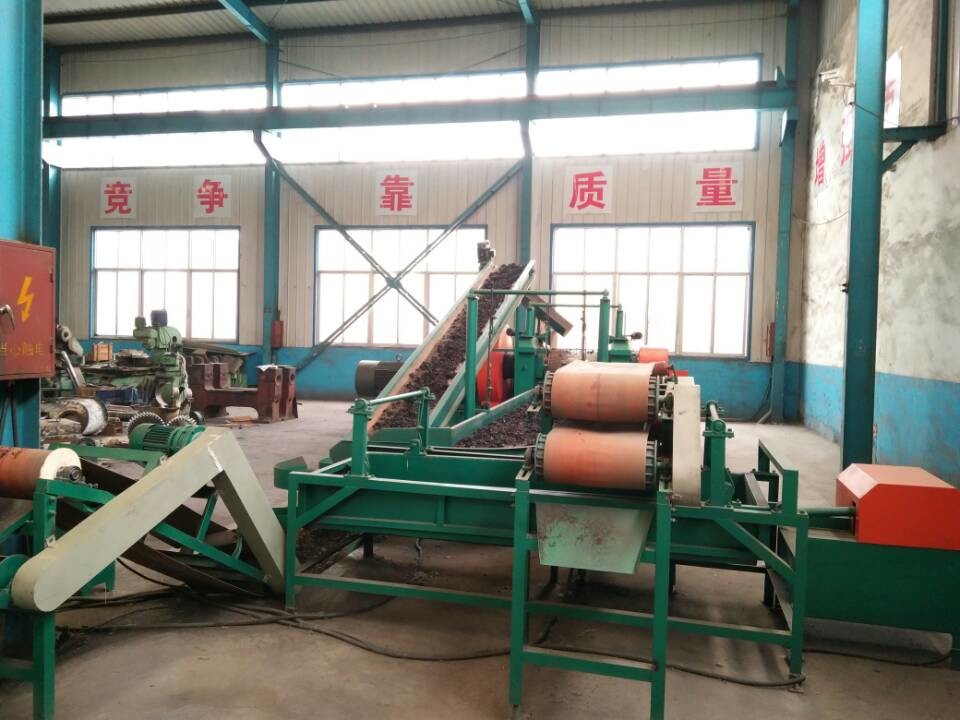

5. रबर दानेदार उत्पादन लाइन

।

6.फाइबर सेपरेटर

मुख्य तकनीकी विनिर्देश

1).प्ररित करनेवाला: पंखे के ब्लेड का व्यास φ1100 मिमी है, और संख्या 8 टुकड़े है।

2).पहिया खोल का आकार: उपकरण शरीर का हिस्सा φ1600 मिमी है, और उपकरण की कुल ऊंचाई लगभग 3400 मिमी है।

3).स्पिंडल गति: 377 (और 464) आरपीएम।

4).मुख्य मोटर: JQ2-52-6 5.5kw 760rpm।

5).फीडर क्रांतियाँ: 29 क्रांतियाँ प्रति मिनट।

6).फीडर मोटर: JW092—4 0.4 kW 1370 rpm

क़िंगदाओ SHENGHUALONG रबर मशीनरी 1967 में स्थापित की गई थी, जिसमें पाँच सौ से अधिक कर्मचारी हैं,
रबर मशीन और लैमिनेटिंग मशीन के लिए विनिर्माण।
रबर मशीनरी निर्माता के रूप में, हैंगसेन के पास 50000 वर्ग मीटर से अधिक की भूमि है, जिसकी कुल संपत्ति 100 मिलियन अमरीकी डालर से अधिक है, 500 से अधिक कर्मचारी हैं, और 60 मैकेनिकल इंजीनियर हैं,

कंपनी पेशेवर उत्पादन रबर मशीन में संलग्न सबसे बड़े निजी उद्यमों में से एक है।
हम 8 मीटर गैन्ट्री प्रकार मिलिंग मशीन,
TK6913B सीएनसी बोरिंग और मिलिंग मशीन
TPX6213 फ्लोर बोरिंग
TPX6113 मिलिंग और बोरिंग मशीन
कार्यक्षेत्र मशीनिंग केंद्र
CY-K630 सीएनसी खराद
2.5 मीटर लंबवत खराद और अन्य बड़े उन्नत प्रसंस्करण उपकरण
हम मुख्य रूप से निम्नलिखित मशीनरी का उत्पादन करते हैं।
रेडियल टायर उपकरण
XK-660 रबर ओपन मिक्सिंग मिल
42 से 65.5 इंच डबल मोल्ड वल्केनाइजिंग मशीन
75-105 इंच सिंगल मोल्ड वल्केनाइजिंग मशीन
आंतरिक मिक्सर श्रृंखला, रबड़ मिश्रण मिल श्रृंखला, एक्सट्रूज़न और फ़िल्टर श्रृंखला
टायर ट्यूब, फ्लैप, इनर ट्यूब प्लेट वल्केनाइजिंग मशीन
बेकार टायर रीसाइक्लिंग लाइन
रबर रीक्लेम शीट लाइन वगैरह,
हम ग्राहकों की आवश्यकता के अनुसार विभिन्न गैर-मानक रबर मशीनरी और उपकरणों के लिए डिजाइन और निर्माण भी कर सकते हैं।
हमारी कंपनी हमेशा "बाजार की मांग पहले, ग्राहक पहले" की बाजार अवधारणा का पालन करती है।
अब तक, हमने 40 से अधिक देशों को निर्यात किया है, विश्व बाजार में अच्छी प्रतिष्ठा का आनंद लें।
