7.5Kw रबर टायर श्रेडर मशीन रबर पाउडर उत्पादन लाइन आईएसओ सीई
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WHATSAPP:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वोल्टेज | आवश्यकता के अनुसार 415V, 50HZ, अनुकूलित के रूप में | स्थिति | नया |
|---|---|---|---|
| गारंटी | एक वर्ष | बिक्री के बाद सेवा | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर |
| स्वचालित | पूर्ण स्वचालित | मोटर | 55kw*2 |
| कम करने | हार्डेंड रिड्यूसर | प्रयोग | प्रयुक्त टायर रीसाइक्लिंग |
| प्रमुखता देना | 7.5Kw रबर टायर श्रेडर मशीन,7.5Kw रबर टायर श्रेडर,7.5Kw रबर पाउडर उत्पादन लाइन |
||
उत्पाद विवरण
LP-1200 रबर श्रेडर मशीन रबर पाउडर लाइन बेकार टायर रीसाइक्लिंग लाइन
रबर पाउडर उत्पादन लाइन निर्देश
1. तार खींचने की मशीन
इसे कठोर और पहनने योग्य बनाने के लिए कटिंग ब्लेड पर कठोर मिश्र धातु को वेल्ड किया जाता है।
मशीन टायर बीड छीलने की प्रक्रिया में होने वाली असुरक्षित समस्याओं को प्रभावी ढंग से रोकने के लिए सुरक्षा अलमारियों से सुसज्जित है। मोटर, स्पीड रिड्यूसर और मुख्य फ्रेम सभी एक साथ एक शरीर के रूप में संरचित हैं। मशीन का आधार एक पूर्ण कास्ट है। ढांचा, जो स्थापना के लिए सुविधाजनक है।
आवेदन पत्र:
मशीन टायर मोती से स्टील के छल्ले निकालने के लिए लागू होती है।
तकनीकी डाटा
| नमूना | 1200 वाई |
| मोटर शक्ति (किलोवाट) | 7.5 |
| समग्र आयाम (एल × डब्ल्यू × एच) | 4700×900×1700 |
| वजन (टी) | 2.8 |
| क्षमता (टायर/एच) | 80-100 |

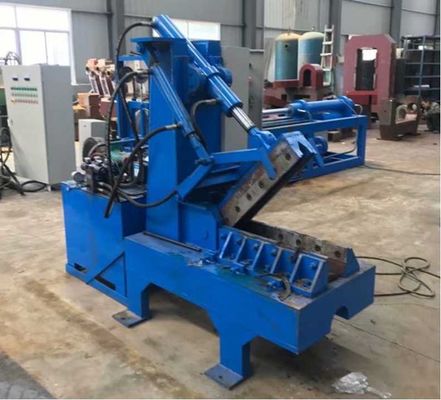

2.QDJ-1200 टायर काटने की मशीन
विशेष विवरण
1.1 समग्र आकार (एल × डब्ल्यू × एच): 2080 × 1000 × 2130 मिमी
1.2 मात्रा।कटर की: 4 टुकड़े
1.3 कटर स्ट्रोक: लगभग 600 मिमी
1.4 सिलेंडर दबाव: लगभग 12T
1.5 कार्यशील तेल का दबाव: 6.3Mpa
1.6 तेल पंप: प्रवाह 40 एल / मील, दबाव 6.3 एमपीए
1.7 वर्किंग ऑयल ग्रेड: नंबर 32 मैकेनिकल ऑयल
1.8 मोटर मॉडल: Y132M2-6, पावर: 7.5---11kW
QDJ-1200 काटने की मशीन मुख्य रूप से इलेक्ट्रिक मोटर, वैन पंप, इलेक्ट्रोमैग्नेटिक रिवर्सिंग वाल्व, रिलीफ वाल्व, वर्किंग ऑयल सिलेंडर, हाइड्रोलिक पाइपलाइन, ऑयल सिलेंडर ब्रैकेट, कटर, मशीन फ्रेम और इतने पर बना है।
तेल सिलेंडर एचएसजी मानक काम कर रहे हाइड्रोलिक तेल सिलेंडर को गोद लेता है, फ्रेम को उच्च गुणवत्ता वाले अनुभाग स्टील के साथ वेल्डेड किया जाता है, और कटर विशेष उपकरण स्टील से बना होता है, जो गर्मी से इलाज किया जाता है और इसमें एचआरसी 60-64 की कठोरता होती है।हाइड्रोलिक सिस्टम को कटर फ्रेम के पीछे रखा गया है, जो संरचना को अधिक कॉम्पैक्ट बनाता है।
काम करते समय, उन टायरों को मैन्युअल रूप से रखें जिन्हें आस-पास इलाज करने की आवश्यकता होती है, और कटर की सुरक्षा के लिए रिंग वायर को पहले से निपटाने की आवश्यकता होती है।
सुनिश्चित करें कि यह सपाट और बड़े करीने से रखा गया है, सिलेंडर को धीरे-धीरे गिरने और टायर को काटने के लिए काम का बटन दबाएं।यदि इसे छोटे गोंद ब्लॉकों में विभाजित करने की आवश्यकता है, तो क्रिया चक्र संचालन।
3. हाइड्रोलिक नियंत्रण का सिद्धांत
QDJ-1200 काटने की मशीन की हाइड्रोलिक प्रणाली अपेक्षाकृत सरल है।हाइड्रोलिक प्रणाली का सिद्धांत फलक पंप, राहत वाल्व और विद्युत चुम्बकीय उत्क्रमण वाल्व से बना है।काम करते समय, फलक पंप शुरू होता है, और तेल राहत वाल्व के माध्यम से रिवर्सिंग वाल्व तक पहुंचता है।रिवर्सिंग वाल्व पर इलेक्ट्रोमैग्नेट को नियंत्रित करने के लिए बटन और यात्रा स्विच जैसे इलेक्ट्रिक घटकों का उपयोग किया जाता है, ताकि तेल सिलेंडर पर पिस्टन ऊपर या नीचे जा सके।एम-टाइप थ्री-पोजीशन फोर-डायरेक्शन रिवर्सिंग वाल्व के उपयोग के कारण, जब काटने वाला चाकू हिलना बंद कर देता है, तो तेल पंप द्वारा तेल का उत्पादन रिवर्सिंग वाल्व के माध्यम से सीधे तेल टैंक में वापस आ जाता है, और ऊपरी के बीच तेल सर्किट कक्ष और सिलेंडर के निचले कक्ष को काट दिया जाता है (सोलनॉइड वाल्व के माध्यम से) ताकि तेल सिलेंडर में बना रहे, इससे मशीन की सुरक्षा बढ़ जाती है (सिलेंडर में एक निश्चित स्थिति में कटर को मजबूती से तय किया जाता है ताकि यह अपने वजन या अन्य कारणों से लोगों को गिरना और चोट नहीं पहुँचाना)।

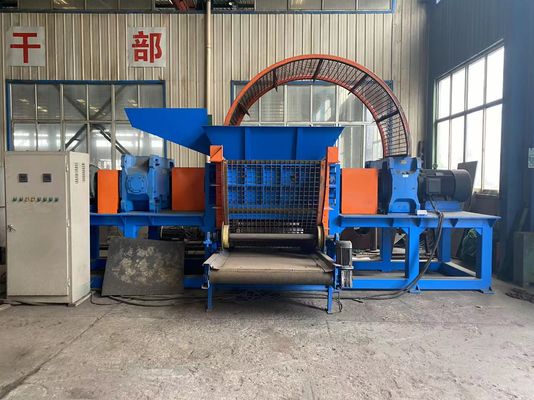

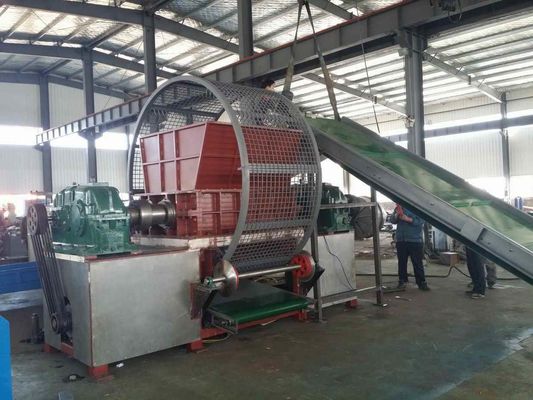

3. रबर श्रेडर मशीन
SSJ-40130 डबल-शाफ्ट श्रेडर हमारी कंपनी द्वारा बनाया गया एक नया प्रकार का श्रेडर है, इसमें मूविंग नाइफ (मेन स्पिंडल, मूविंग नाइफ बॉडी, स्पेसर, बेयरिंग), स्टैटिक नाइफ, कैरीइंग बॉक्स, बॉक्स ब्रैकेट, फीडिंग सिस्टम, डिस्चार्जिंग सिस्टम शामिल हैं। सामग्री ब्लॉक स्क्रीनिंग सिस्टम, पावर सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम इत्यादि। इसमें कम गति, कम शोर, उच्च टोक़, उच्च दक्षता इत्यादि की विशेषताएं हैं। इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और स्टैंड-अलोन या मिलान उत्पादन के लिए उपयुक्त है पंक्तियाँ।
SSJ-40130 डबल शाफ्ट श्रेडर दो चाकू रोलर्स का उपयोग करता है, एक दक्षिणावर्त घुमाता है और दूसरा वामावर्त घुमाता है।चाकू के दो रोलर एक दूसरे के सापेक्ष घूमते हैं।कच्चे माल के साइलो में प्रवेश करने के बाद, दो चाकू रोलर सामग्री को फाड़ने के लिए एक दूसरे को फाड़ते, काटते और निचोड़ते हैं।जब सामग्री को काट दिया जाता है और कठोर सामग्री या घाव वाली सामग्री का सामना करना पड़ता है, तो दो रोलर उल्टा हो जाएंगे, सामग्री को चाकू रोलर की एक्शन रेंज से बाहर धकेल देंगे, और फिर एक आगे की ओर घुमाएंगे, जिससे सामग्री को एक्शन रेंज में फिर से प्रवेश करने की अनुमति मिलेगी। चाकू रोलर, बार-बार बाहर निकालना और फाड़ना, ताकि सामग्री को पूरी तरह से फाड़ने के उद्देश्य को प्राप्त किया जा सके।उपकरण का ब्लेड गर्मी उपचार द्वारा जाली 42CrMo स्टील से बना है, जिसमें उच्च पहनने का प्रतिरोध, उच्च क्रूरता, मजबूत और लंबी सेवा जीवन है, और उत्पादन में लगातार कटौती की जा सकती है।उपकरण ≤1200 मिमी (ऑल-स्टील, सेमी-स्टील और बायस टायर सहित) के बेकार टायरों को काटने के लिए उपयुक्त है, ध्यान दें: टायर के दो स्टील के छल्ले पहले से बाहर खींचे जाने चाहिए) पूरे टायर को खराब करने के लिए।जब उपकरण सामान्य ऑपरेशन में होता है, तो धातु की वस्तुओं या पत्थरों को उपकरण में रखना मना होता है।यदि आपको उपकरण क्षति को रोकने के लिए अन्य वस्तुओं को खराब करने की आवश्यकता है, तो कृपया ऑपरेशन से पहले शेन्घुअलॉन्ग या विक्रेता से संपर्क करें।
उपकरण को नुकसान से बचाने के लिए, उपकरण का रखरखाव पेशेवरों द्वारा किया जाना चाहिए।
मशीन को व्यक्तिगत चोट और क्षति को रोकने के लिए, मशीन के रखरखाव के लिए विशेषज्ञ व्यक्ति की आवश्यकता होती है, और ब्लेड में संशोधन करते समय सुरक्षात्मक दस्ताने पहनने चाहिए।
| प्रकार | एल.पी.-1200 |
| कटर सिर की मात्रा | 20 |
| कटर सिर का आयाम (व्यास * मोटाई) मिमी | 560 * 60 |
| प्रभारी का आकार (मिमी) | 1200 |
| चार्ज-आउट का आकार (मिमी) | 50-60 |
| हैंडलिंग क्षमता (टी / एच) | 3000 |
| मोटर शक्ति (किलोवाट) | 60*2 |
| आयाम (एम) | 6×2.8×3.7 |
| वजन (टी) | 16 |

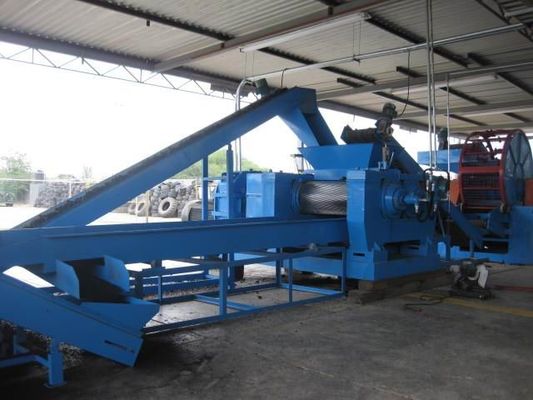

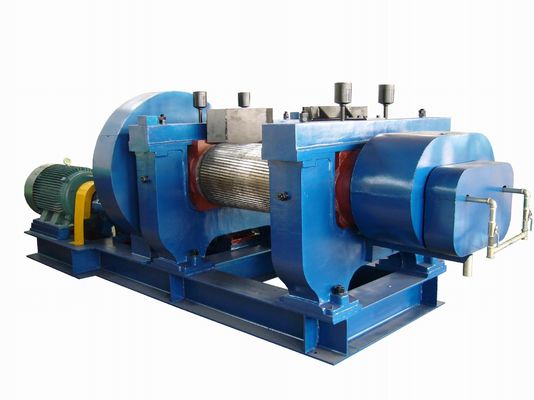

4। रबर कोल्हू: यह बेकार टायर रीसाइक्लिंग मुख्य मशीन है
| प्रकार | एक्सकेपी-560 |
| फ्रंट रोल व्यास (मिमी) | 510 |
| रियर रोल व्यास (मिमी) | 560 नाली रोलर |
| रोल की कार्य लंबाई (मिमी) | 800 |
| फ्रंट रोल सतह की गति (एम / मिनट) | 25.56 |
| घर्षण अनुपात | 1:1.30 |
| मैक्स।निप (मिमी) | 15 |
| मोटर शक्ति (किलोवाट) | 110 |
| आकार (एल * डब्ल्यू * एच) (मिमी) | 5064*2284*1978 |
5. रबर दानेदार उत्पादन लाइन
।
6.फाइबर सेपरेटर
मुख्य तकनीकी विनिर्देश
1).प्ररित करनेवाला: पंखे के ब्लेड का व्यास φ1100 मिमी है, और संख्या 8 टुकड़े है।
2).पहिया खोल का आकार: उपकरण शरीर का हिस्सा φ1600 मिमी है, और उपकरण की कुल ऊंचाई लगभग 3400 मिमी है।
3).स्पिंडल गति: 377 (और 464) आरपीएम।
4).मुख्य मोटर: JQ2-52-6 5.5kw 760rpm।
5).फीडर क्रांतियाँ: 29 क्रांतियाँ प्रति मिनट।
6).फीडर मोटर: JW092—4 0.4 kW 1370 rpm
इलेक्ट्रिक
| उत्पादों का नाम | शक्ति (किलोवाट) | मात्रा (सेट) |
कुल शक्ति (किलोवाट)
|
| टायर तार खींचने की मशीन | 7.5 | 1 | 7.5 |
| टायर काटने वाला | 11 | 1 | 11 |
| संदेश देने वाले उपकरण के साथ टायर श्रेडर | 115.2 | 1 | 115.2 |
| XKP-610 रबर कोल्हू | 160 | 1 | 160 |
| सहायक उपकरण | 16.5 | 1 | 16.5 |
| फाइबर विभाजक | 10 | 1 | 10 |
| कुल | 310.2 | 310.2 |

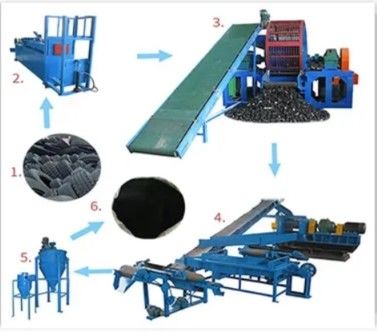

कार्य प्रवाह:
बेकार टायर---तार खींचने की मशीन---टायर कटर--रबर श्रेडर---स्टील तार अलग मशीन---चुंबकीय अलग---रबर पाउडर
-फाइबर सेपरेटर।
1. स्टील वायर ड्राइंग मशीन - मोटे स्टील के तार को निकालें।
2. टायर कटर - बड़े टायरों को तीन भागों में काटें
3. कन्वेयर-टायर को श्रेडर तक पहुंचाएं।
4. ट्विन-शाफ्ट श्रेडर - टायर को 5- 10cm ब्लॉक में शियर करता है;
5. रीसर्क्युलेशन सिस्टम - रैपर्स के पास जाने वाले श्रेड्स के आकार को नियंत्रित करने के लिए;
6. रैस्पर्स- श्रेड्स को 15. 20 मिमी चिप्स में कम करें और स्टील को रबर से मुक्त करें;
7. ओवर बेल्ट चुंबक - रबर चिप्स से मुक्त स्टील का पृथक्करण;
8. वाइब्रेटरी फीडर - रबर चिप्स का परिवहन करता है;
9. रबर ग्रैनुलेटर मशीन - चिप्स के आकार में 1-4 मिमी के दानों को कम करना और कपड़ा अंश को वायु प्रवाह पृथक्करण से मुक्त करना।
10. ग्राइंडर मशीन - ग्राइंडर रबर पाउडर।
11.सेंट्रल डी-डस्टिंग यूनिट - सिस्टम से धूल और जुर्माना हटाएं और हवा को वायुमंडल में वापस करने से पहले फ़िल्टर करें।
