415V 50HZ रबड़ टायर श्रेडर LP800 अपशिष्ट टायर पुनर्चक्रण लाइन

I MT/HOUR रबड़ श्रेडर मशीन रबड़ पाउडर लाइन अपशिष्ट टायर पुनर्चक्रण लाइन

रबर पाउडर उत्पादन लाइन निर्देश

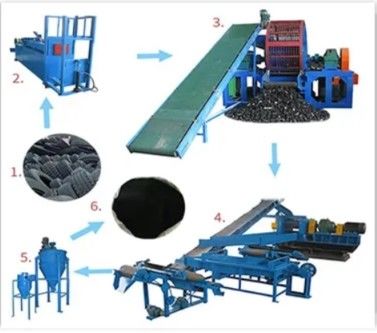

बेकार टायर---तार खींचने की मशीन---टायर कटर--रबर श्रेडर---स्टील तार अलग मशीन---चुंबकीय अलग---रबर पाउडर

-फाइबर सेपरेटर।

1. स्टील वायर ड्राइंग मशीन - मोटे स्टील के तार को निकालें।

2. टायर कटर - बड़े टायरों को तीन भागों में काटें

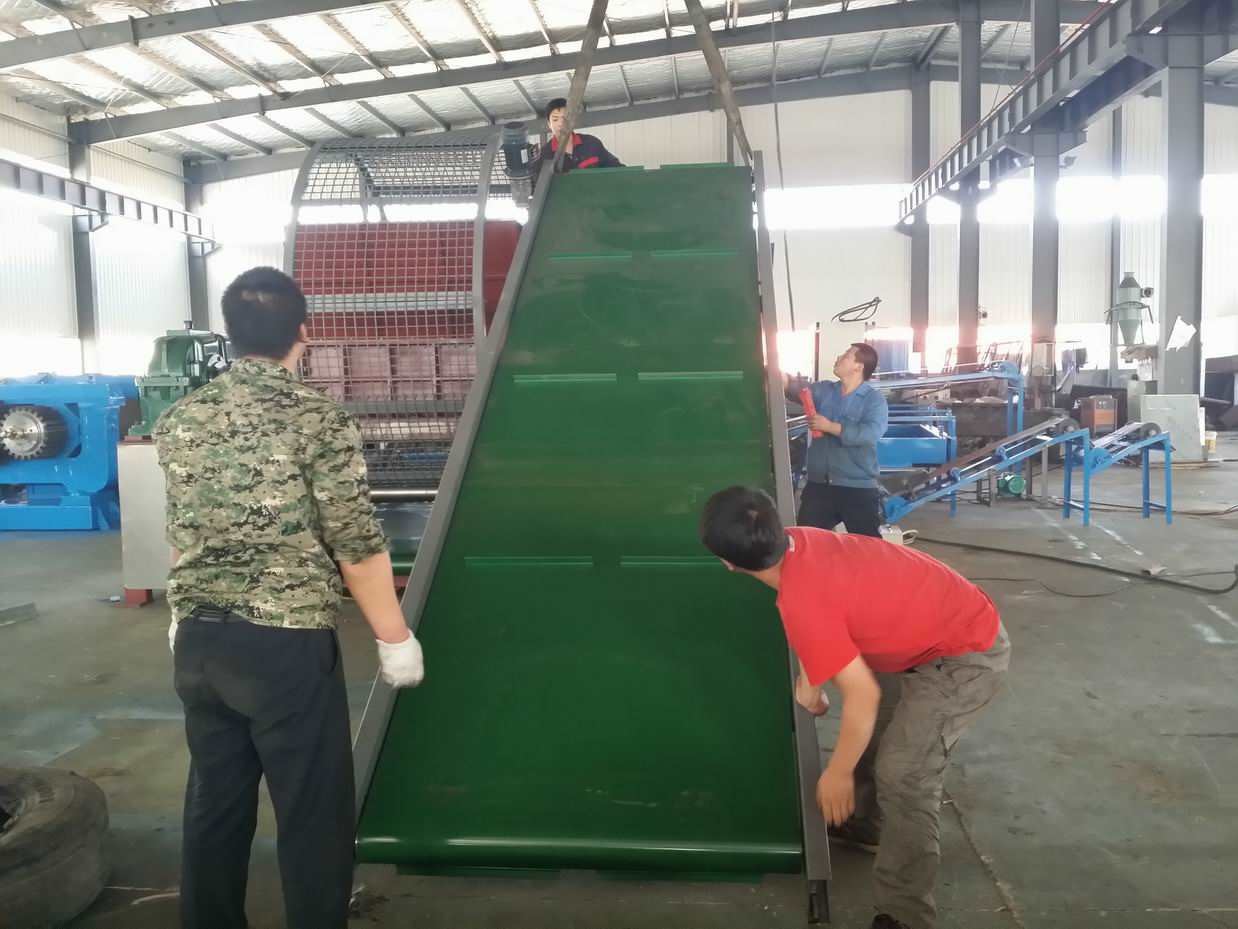

3. कन्वेयर-टायर को श्रेडर तक पहुंचाएं।

4. ट्विन-शाफ्ट श्रेडर - टायर को 5- 10cm ब्लॉक में शियर करता है;

5. रीसर्क्युलेशन सिस्टम - रैपर्स के पास जाने वाले श्रेड्स के आकार को नियंत्रित करने के लिए;

6. रैस्पर्स- श्रेड्स को 15. 20 मिमी चिप्स में कम करें और स्टील को रबर से मुक्त करें;

7. ओवर बेल्ट चुंबक - रबर चिप्स से मुक्त स्टील का पृथक्करण;

8. वाइब्रेटरी फीडर - रबर चिप्स का परिवहन करता है;

9. रबर ग्रैनुलेटर मशीन - चिप्स के आकार में 1-4 मिमी के दानों को कम करना और कपड़ा अंश को वायु प्रवाह पृथक्करण से मुक्त करना।

10. ग्राइंडर मशीन - ग्राइंडर रबर पाउडर।

11.सेंट्रल डी-डस्टिंग यूनिट - सिस्टम से धूल और जुर्माना हटाएं और हवा को वायुमंडल में वापस करने से पहले फ़िल्टर करें।

कार्य प्रवाह:

1. तार खींचने की मशीन
इसे कठोर और पहनने योग्य बनाने के लिए कटिंग ब्लेड पर कठोर मिश्र धातु को वेल्ड किया जाता है।
मशीन टायर बीड छीलने की प्रक्रिया में असुरक्षित मुद्दों को प्रभावी ढंग से रोकने के लिए सुरक्षा अलमारियों से लैस है,

स्पीड रेड्यूसर और मुख्य फ्रेम सभी एक शरीर के रूप में एक साथ मिलकर संरचित होते हैं। मशीन का आधार एक पूर्ण कास्ट फ्रेमवर्क है, जो स्थापना के लिए सुविधाजनक है।

आवेदन पत्र:
मशीन टायर मोती से स्टील के छल्ले निकालने के लिए लागू होती है।

तकनीकी डाटा

2.QDJ-1200 टायर काटने की मशीन

.विशेष विवरण

1.1 समग्र आकार (एल × डब्ल्यू × एच): 2080 × 1000 × 2130 मिमी

1.2 मात्रा।कटर की: 4 टुकड़े

1.3 कटर स्ट्रोक: लगभग 600 मिमी

1.4 सिलेंडर दबाव: लगभग 12T

1.5 कार्यशील तेल का दबाव: 6.3Mpa

1.6 तेल पंप: प्रवाह 40 एल / मील, दबाव 6.3 एमपीए

1.7 वर्किंग ऑयल ग्रेड: नंबर 32 मैकेनिकल ऑयल

1.8 मोटर मॉडल: Y132M2-6, पावर: 7.5---11kW

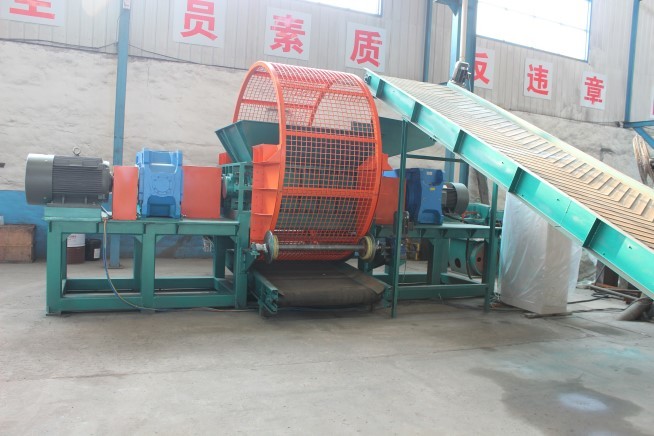

3. रबर श्रेडर मशीन

विशेषता
इस मशीन में कॉम्पैक्ट संरचना, उन्नत तकनीक, कम बिजली की खपत, उच्च दक्षता, ऑफ स्ट्रक्चर के साथ क्रशिंग रूम, रखरखाव के लिए आसान आदि है। मशीन, उत्कृष्ट हार्ड मिश्र धातु इस्पात को ब्लेड के रूप में अपनाने, उच्च कठोर और पहनने योग्य, टिकाऊ है; सर्किल मेष स्क्रीन में ग्रिडिंग संरचना है, बड़े क्षेत्र के साथ टुकड़े गिराना, रबर के टुकड़ों के लिए अच्छा है।

1. प्राक्कथन

ऑपरेशन के दौरान अनावश्यक चोट और उपकरण क्षति को रोकने के लिए उपकरण स्थापित करने से पहले कृपया इस मैनुअल को ध्यान से पढ़ें।

नोट: क्योंकि मशीन में तेज ब्लेड होते हैं, इसलिए कृपया मशीन को संचालित करते समय सावधानी बरतें, किसी भी कारण से, मुख्य इकाई को बिना लोड के शुरू किया जाना चाहिए।

2. डिवाइस विवरण

SSJ-40130 डबल-शाफ्ट श्रेडर शेनघुलॉन्ग कंपनी द्वारा बनाया गया एक नया प्रकार का श्रेडर है, जिसमें मूविंग नाइफ (मेन स्पिंडल, मूविंग नाइफ बॉडी, स्पेसर, बेयरिंग), स्टैटिक नाइफ, कैरीइंग बॉक्स, बॉक्स ब्रैकेट, फीडिंग सिस्टम, डिस्चार्जिंग सिस्टम, शामिल हैं। सामग्री ब्लॉक स्क्रीनिंग सिस्टम, पावर सिस्टम, इलेक्ट्रिकल कंट्रोल सिस्टम इत्यादि। इसमें कम गति, कम शोर, उच्च टोक़, उच्च दक्षता इत्यादि की विशेषताएं हैं। इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और स्टैंड-अलोन या मिलान उत्पादन के लिए उपयुक्त है पंक्तियाँ।

3. उपकरण के मुख्य तकनीकी पैरामीटर

3.1।चलती चाकू का घूर्णन व्यास: φ480mm

3.2।चलने वाले चाकुओं की संख्या: 25 टुकड़े

3.2।चलती चाकू की मोटाई: 50 मिमी

3.3।चलती चाकू की घूर्णन गति: 12r/मिनट

3.4।मोटर शक्ति: 55+55Kw

3.5. रेड्यूसर मॉडल: ZSY-400-80

3.6।कुचल कक्ष की लंबाई × चौड़ाई: 1340 × 1115 मिमी

3.7।रोटरी पिंजरे: Φ2600 × 1260/50 × 50

3.7।मुख्य इकाई लंबाई × चौड़ाई × ऊँचाई: 6430 × 2600 × 3130 मिमी

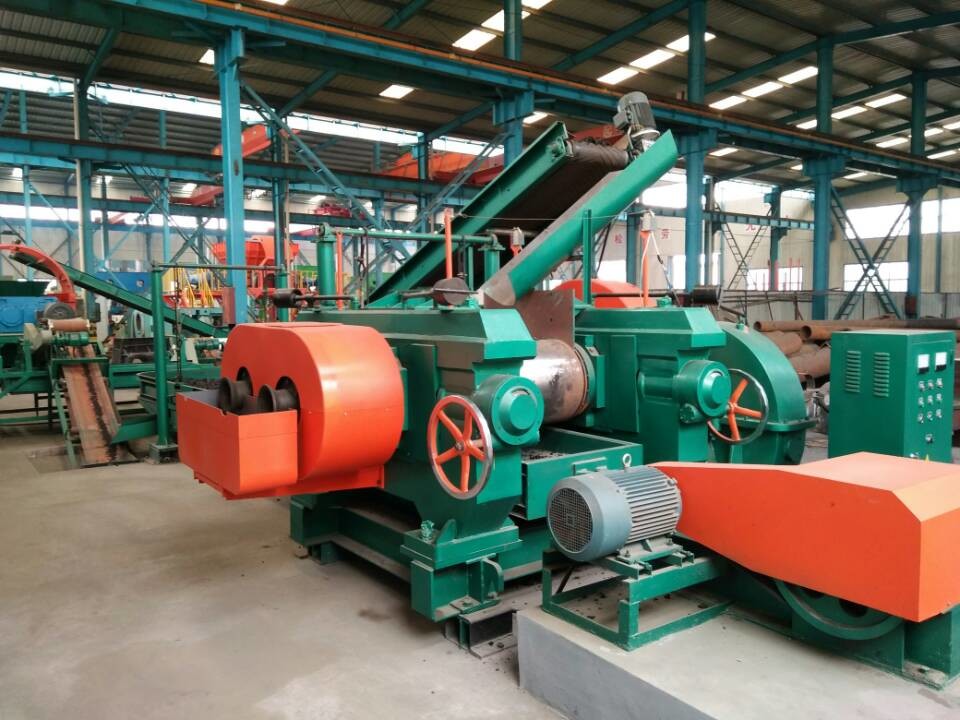

4। रबर कोल्हू: यह बेकार टायर रीसाइक्लिंग मुख्य मशीन है

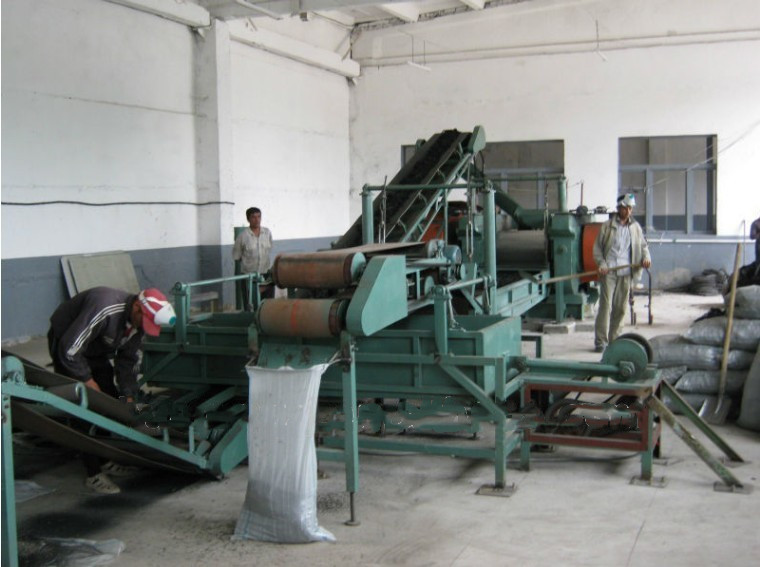

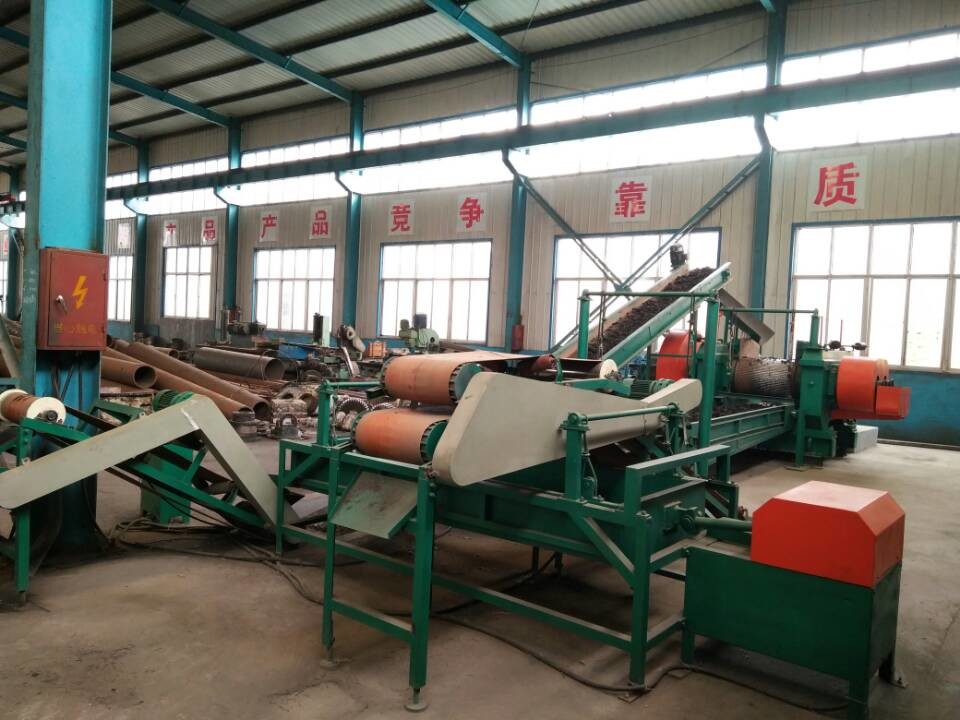

5. रबर दानेदार उत्पादन लाइन

।

6.फाइबर सेपरेटर

मुख्य तकनीकी विनिर्देश

1).प्ररित करनेवाला: पंखे के ब्लेड का व्यास φ1100 मिमी है, और संख्या 8 टुकड़े है।

2).पहिया खोल का आकार: उपकरण शरीर का हिस्सा φ1600 मिमी है, और उपकरण की कुल ऊंचाई लगभग 3400 मिमी है।

3).स्पिंडल गति: 377 (और 464) आरपीएम।

4).मुख्य मोटर: JQ2-52-6 5.5kw 760rpm।

5).फीडर क्रांतियाँ: 29 क्रांतियाँ प्रति मिनट।

6).फीडर मोटर: JW092—4 0.4 kW 1370 rpm

3. सुविधाएँ

वायु पृथक्करण का सिद्धांत महीन रबर पाउडर और मिश्रित रेशों के वजन के अंतर पर आधारित है।वायु प्रवाह की क्रिया के तहत विभिन्न ऊर्ध्वगामी बल उत्पन्न होते हैं।इस अंतर के आधार पर, पृथक्करण उपकरण को डिज़ाइन किया गया है, ताकि पृथक्करण के उद्देश्य को प्राप्त करने के लिए इन दोनों सामग्रियों को अलग किया जा सके और अलग-अलग जगहों पर व्यवस्थित किया जा सके।

सामान्य प्रश्न

मैं: हमें क्यों चुना?

एल। SHENGHUALONG कारखाने का 30 से अधिक वर्षों का इतिहास।

6-8 साल विदेशी बिक्री अनुभव स्टाफ, अधिक दक्षता और पेशेवर।इंजीनियर 30 से अधिक देशों में सेवा प्रदान करते हैं।

2.आईएसओ: 9001, सीई, बीवी प्रमाणन अनुमोदन।

3. समय पर सेवा, 12 घंटे के भीतर समाधान देने का वादा, ग्राहक को परेशानी मुक्त करने की गारंटी।

4. कम डिलीवरी की तारीख, कोई देरी नहीं।शीघ्र शिपमेंट के लिए तत्काल आदेश स्वीकार करें।

Q2: डिलीवरी की तारीख के बारे में क्या?

यह मशीनों की मात्रा के अनुसार होगा।आम तौर पर मशीनों को जमा होने के 20-30 दिनों के भीतर शिपमेंट किया जाएगा, कोई देरी नहीं।

शीघ्र शिपमेंट के लिए तत्काल आदेश स्वीकार करें।

Q3: वारंटी कथन क्या है?

हम सामग्री और कारीगरी में दोषों से मुक्त होने के लिए हमारे द्वारा निर्मित सभी उत्पादों को वारंट करते हैं।मूल खरीद की तारीख के बाद 12 महीने या 36 महीने की अवधि के सामान्य उपयोग के तहत।

और हमारे पास वारंटी सेवा के बाद है: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स आपको पेश किए जाएंगे।

Q4: विदेशी सेवा के बारे में क्या?

ग्राहक की जरूरत होने पर हम विदेशी स्थापना और प्रशिक्षण कार्यों की व्यवस्था करेंगे।ग्राहक को आवास, टिकट और वेतन के लिए भुगतान करना चाहिए।
