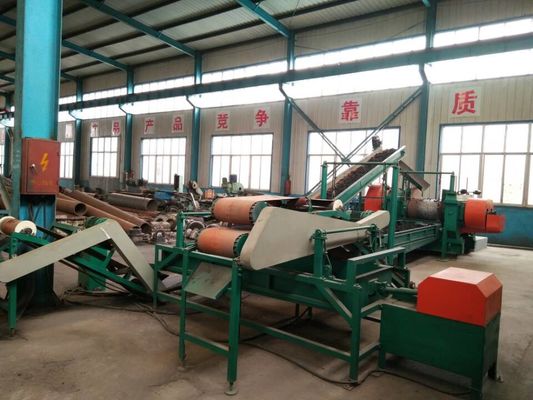

XKP560 रबर टायर श्रेडर रबर पाउडर उत्पादन लाइन ब्लू ग्रीन

रबर श्रेडर मशीन XKP-560 रबर पाउडर लाइन बेकार टायर रीसाइक्लिंग लाइन

रबर पाउडर उत्पादन लाइन निर्देश

कार्य प्रवाह:

बेकार टायर---तार खींचने की मशीन---टायर कटर--रबर श्रेडर---स्टील तार अलग मशीन---चुंबकीय अलग---रबर पाउडर

-फाइबर सेपरेटर।

1. स्टील वायर ड्राइंग मशीन - मोटे स्टील के तार को निकालें।

2. टायर कटर - बड़े टायरों को तीन भागों में काटें

3. कन्वेयर-टायर को श्रेडर तक पहुंचाएं।

4. ट्विन-शाफ्ट श्रेडर - टायर को 5- 10cm ब्लॉक में शियर करता है;

5. रीसर्क्युलेशन सिस्टम - रैपर्स के पास जाने वाले श्रेड्स के आकार को नियंत्रित करने के लिए;

6. रैस्पर्स- श्रेड्स को 15. 20 मिमी चिप्स में कम करें और स्टील को रबर से मुक्त करें;

7. ओवर बेल्ट चुंबक - रबर चिप्स से मुक्त स्टील का पृथक्करण;

8. वाइब्रेटरी फीडर - रबर चिप्स का परिवहन करता है;

9. रबर ग्रैनुलेटर मशीन - चिप्स के आकार में 1-4 मिमी के दानों को कम करना और कपड़ा अंश को वायु प्रवाह पृथक्करण से मुक्त करना।

10. ग्राइंडर मशीन - ग्राइंडर रबर पाउडर।

11.सेंट्रल डी-डस्टिंग यूनिट - सिस्टम से धूल और जुर्माना हटाएं और हवा को वायुमंडल में वापस करने से पहले फ़िल्टर करें।

1. तार खींचने की मशीन
इसे कठोर और पहनने योग्य बनाने के लिए कटिंग ब्लेड पर कठोर मिश्र धातु को वेल्ड किया जाता है।
मशीन टायर बीड छीलने की प्रक्रिया में होने वाली असुरक्षित समस्याओं को प्रभावी ढंग से रोकने के लिए सुरक्षा अलमारियों से सुसज्जित है। मोटर, स्पीड रिड्यूसर और मुख्य फ्रेम सभी एक साथ एक शरीर के रूप में संरचित हैं। मशीन का आधार एक पूर्ण कास्ट है। ढांचा, जो स्थापना के लिए सुविधाजनक है।

आवेदन पत्र:
मशीन टायर मोती से स्टील के छल्ले निकालने के लिए लागू होती है।

तकनीकी डाटा

2.QDJ-1200 टायर काटने की मशीन

.विशेष विवरण

1.1 समग्र आकार (एल × डब्ल्यू × एच): 2080 × 1000 × 2130 मिमी

1.2 मात्रा।कटर की: 4 टुकड़े

1.3 कटर स्ट्रोक: लगभग 600 मिमी

1.4 सिलेंडर दबाव: लगभग 12T

1.5 कार्यशील तेल का दबाव: 6.3Mpa

1.6 तेल पंप: प्रवाह 40 एल / मील, दबाव 6.3 एमपीए

1.7 वर्किंग ऑयल ग्रेड: नंबर 32 मैकेनिकल ऑयल

1.8 मोटर मॉडल: Y132M2-6, पावर: 7.5---11kW

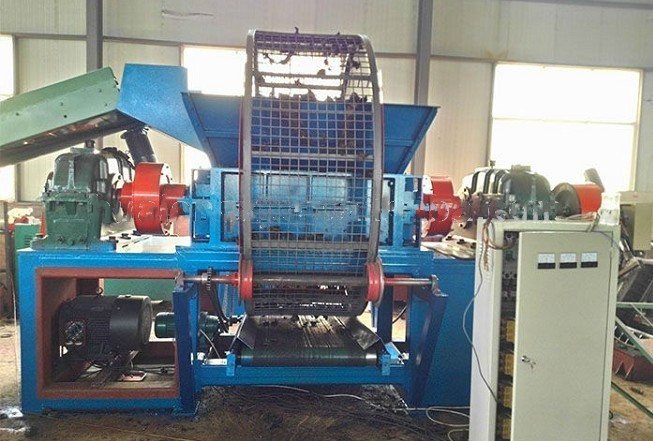

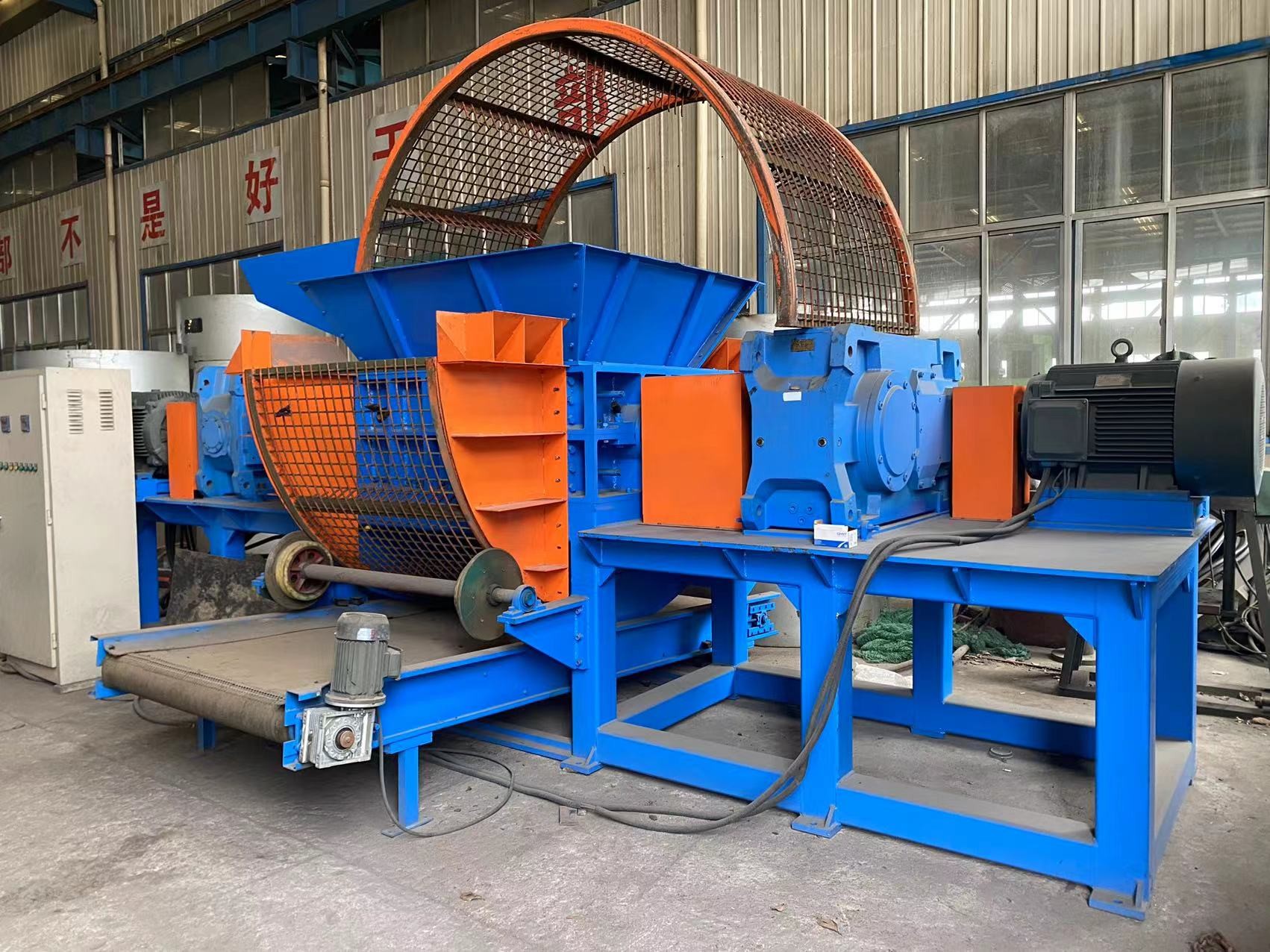

3. रबर श्रेडर मशीन

विशेषता
इस मशीन में कॉम्पैक्ट संरचना, उन्नत तकनीक, कम बिजली की खपत, उच्च दक्षता, ऑफ स्ट्रक्चर के साथ क्रशिंग रूम, रखरखाव के लिए आसान आदि है। मशीन, उत्कृष्ट हार्ड मिश्र धातु इस्पात को ब्लेड के रूप में अपनाने, उच्च कठोर और पहनने योग्य, टिकाऊ है; सर्किल मेष स्क्रीन में ग्रिडिंग संरचना है, बड़े क्षेत्र के साथ टुकड़े गिराना, रबर के टुकड़ों के लिए अच्छा है।

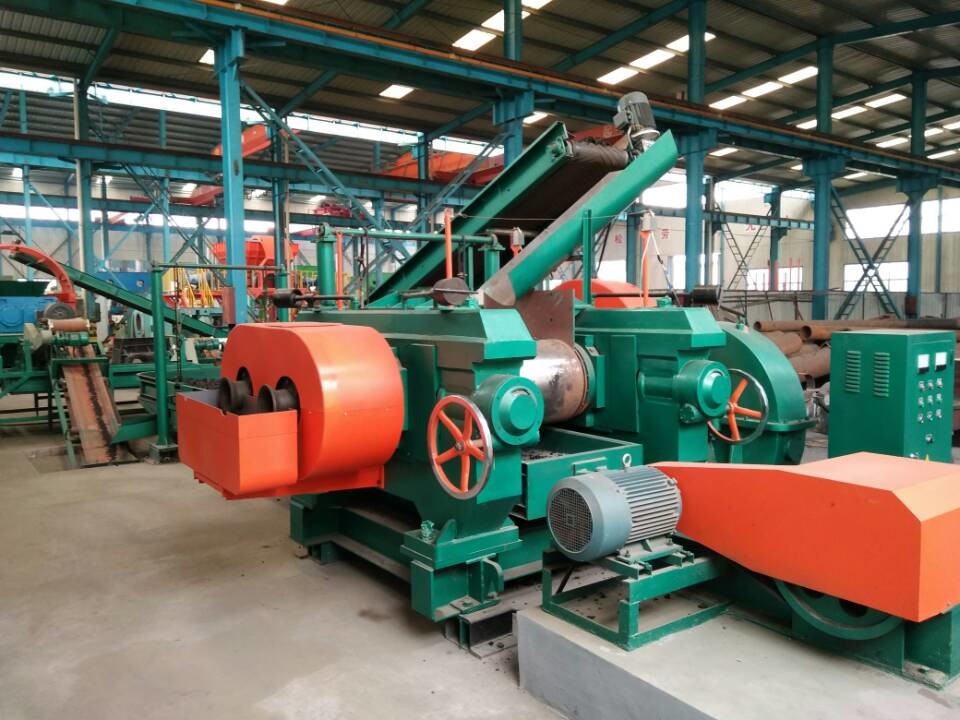

4। रबर कोल्हू: यह बेकार टायर रीसाइक्लिंग मुख्य मशीन है

5. रबर दानेदार उत्पादन लाइन

।

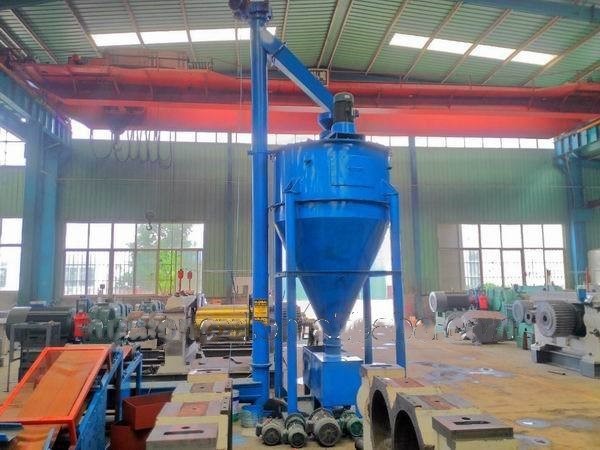

6.फाइबर सेपरेटर

मुख्य तकनीकी विनिर्देश

1).प्ररित करनेवाला: पंखे के ब्लेड का व्यास φ1100 मिमी है, और संख्या 8 टुकड़े है।

2).पहिया खोल का आकार: उपकरण शरीर का हिस्सा φ1600 मिमी है, और उपकरण की कुल ऊंचाई लगभग 3400 मिमी है।

3).स्पिंडल गति: 377 (और 464) आरपीएम।

4).मुख्य मोटर: JQ2-52-6 5.5kw 760rpm।

5).फीडर क्रांतियाँ: 29 क्रांतियाँ प्रति मिनट।

6).फीडर मोटर: JW092—4 0.4 kW 1370 rpm
