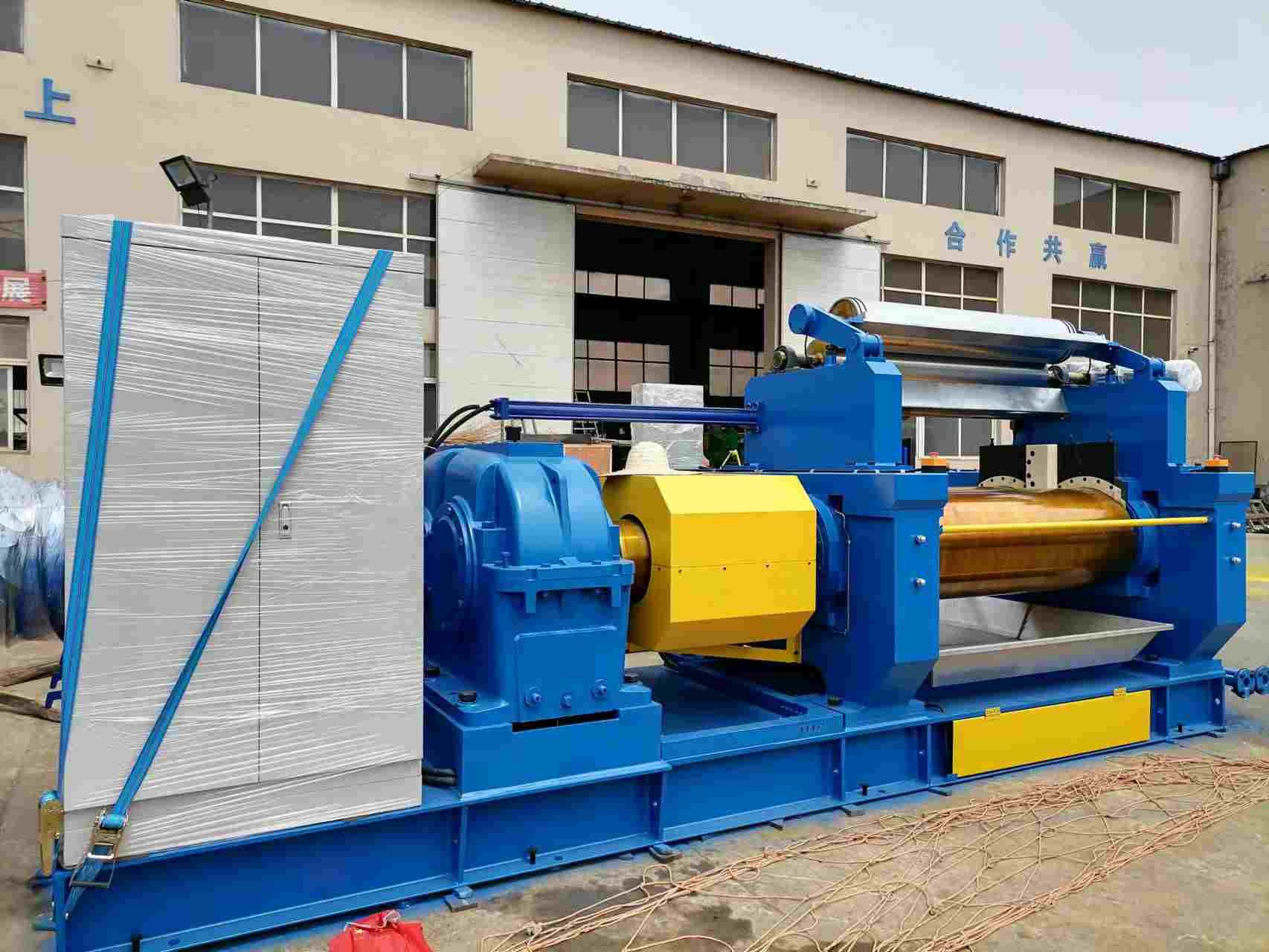

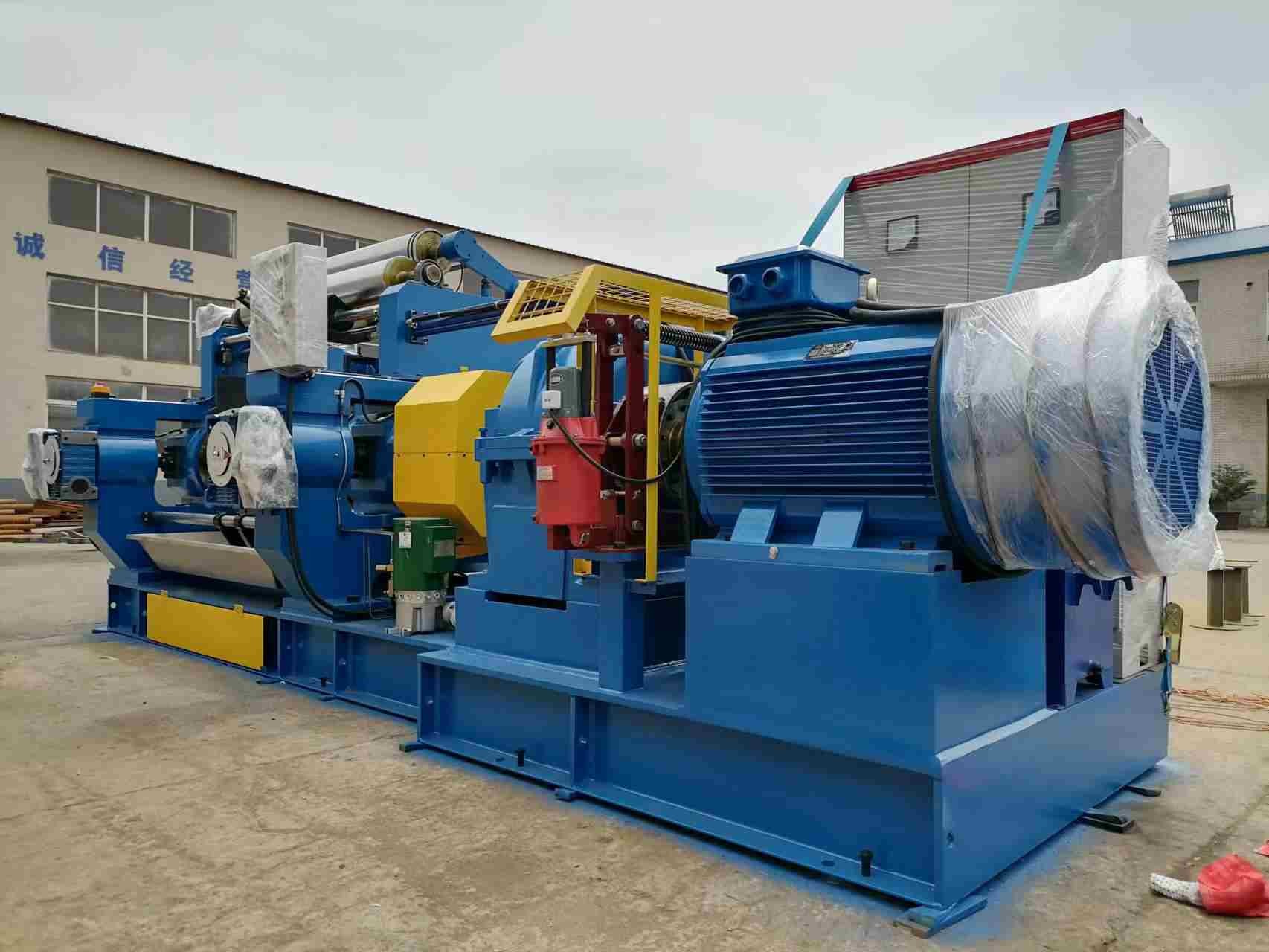

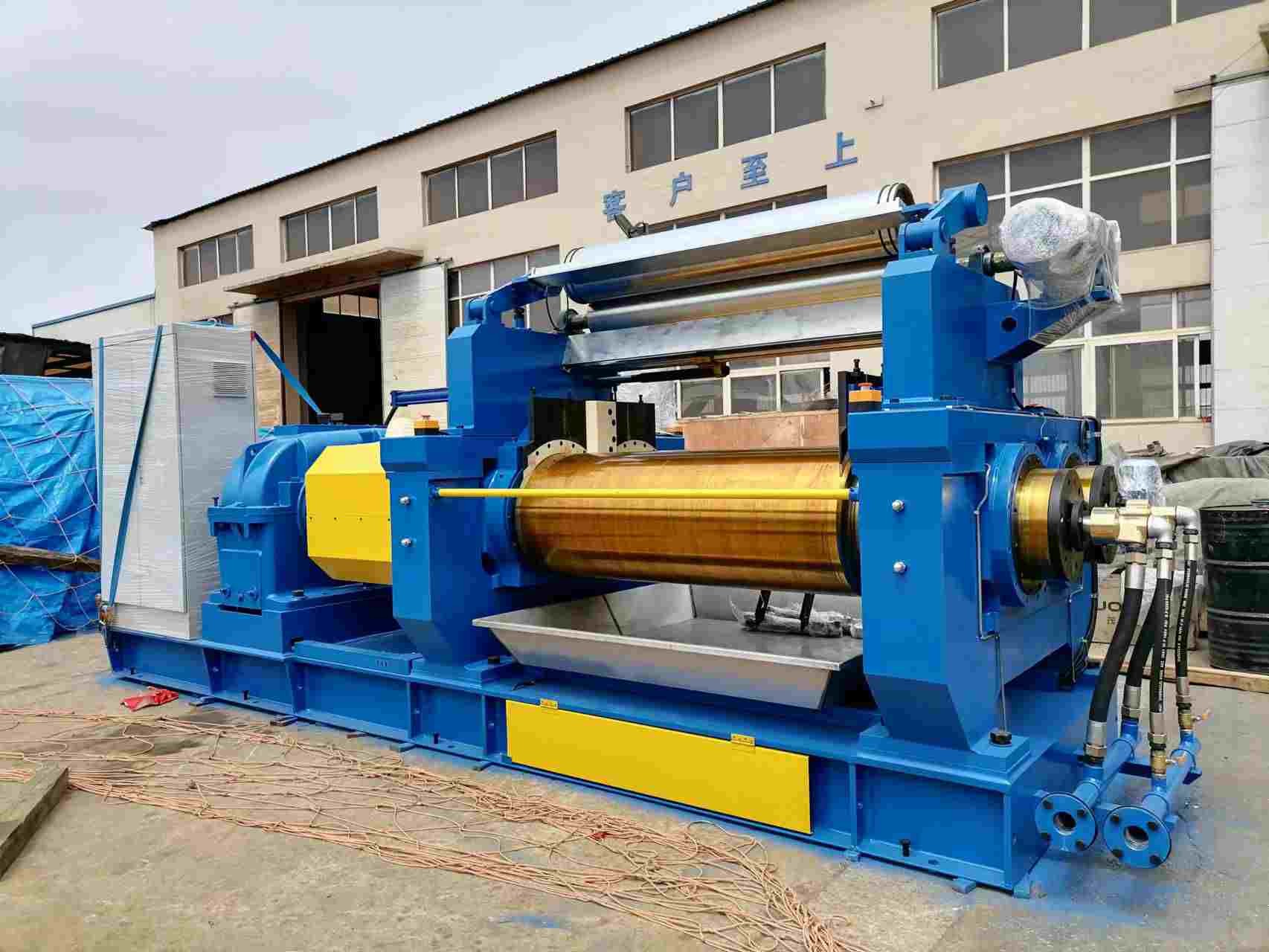

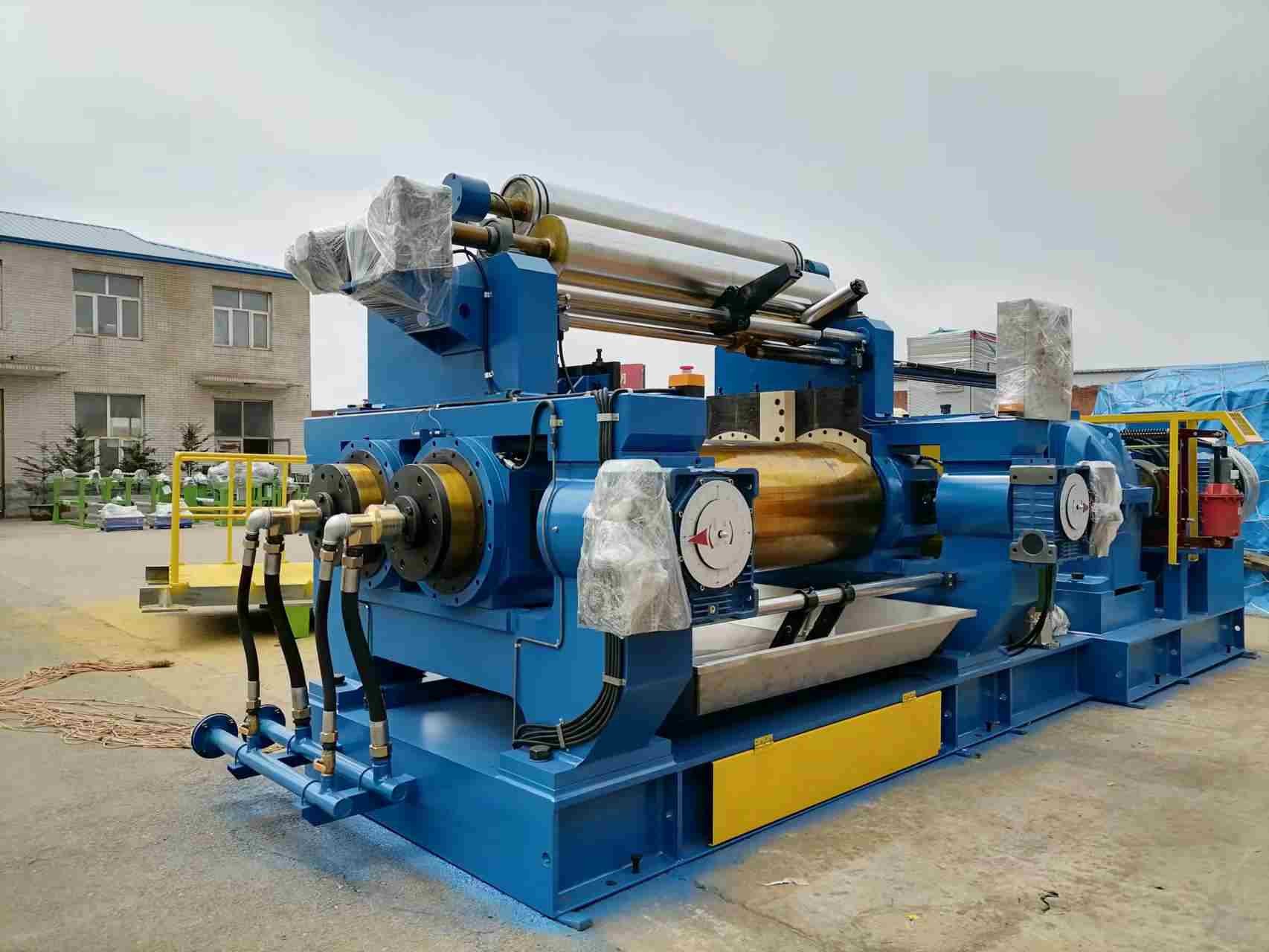

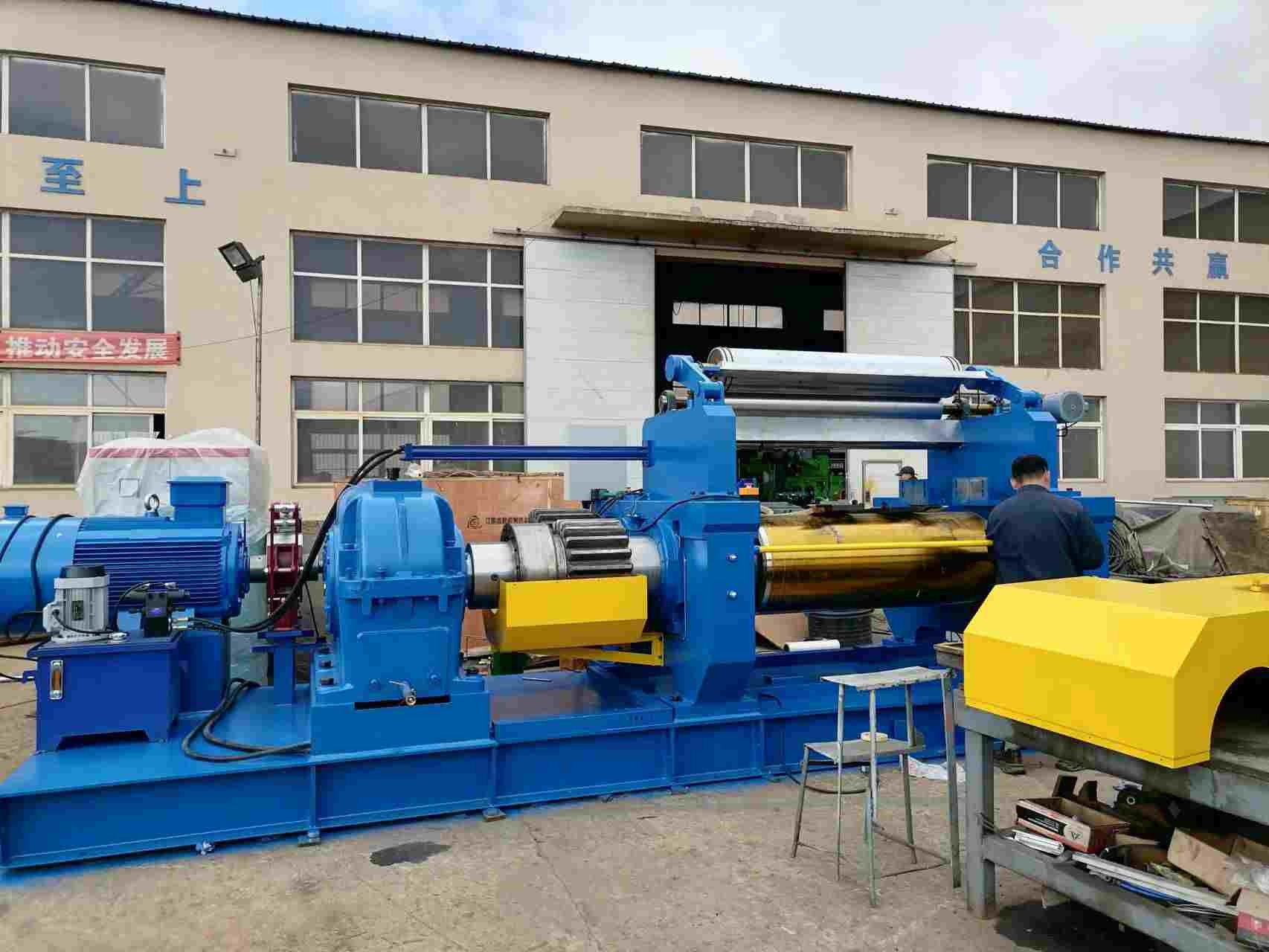

XK-550 रबर मिक्सिंग मिल मशीन 110Kw ओपन मिल रबर मिक्सिंग

कारखाने प्रत्यक्ष बिक्री रबर मिश्रण मिल मशीन रबर प्रसंस्करण के लिए ओपन मिश्रण मिल मशीन

उपकरण के अनुप्रयोग और संचालन की आवश्यकताएं

1.1 मुख्य अनुप्रयोगः मिश्रण मिल मुख्य रूप से रबर यौगिकों को गर्म करने, मिश्रण और शीटिंग के साथ-साथ कच्चे रबर को प्लास्टिफाई करने, मिश्रण और शीटिंग के लिए उपयोग किया जाता है।

1.2 परिचालन आवश्यकताएं A. चलाने का वातावरणः ऊंचाई <1000 मीटर,

तापमानः 5°C-40°C, अधिकतम सापेक्ष आर्द्रता 95%

B. बिजली की आपूर्तिः AC380V, 50Hz, 3-चरण

C. ठंडा करने वाले पानी का दबावः 0.2-0.4Mpa

शीतलन जल का तापमानः <25°C±3°C

2 मुख्य तकनीकी मापदंड

रोल व्यास 550 मिमी

रोल काम की लंबाई 1530 मिमी

बैच क्षमता 50-65kg

फ्रंट रोल स्ट्रक्चर ड्रिल रोल & स्मूथ

रियर रोल संरचना सादा रोल केंद्रीय शीतलन

फ्रंट रोल रैखिक गति 28 या 31 मीटर/मिनट

रोल की गति अनुपात 1:1.2 या 1:1.09

अधिकतम. रोल निप 16 मिमी

मुख्य मोटर शक्ति AC110kw

शीतलन जल का दबाव 0.2-0.4Mpa

मोटर चालित स्नेहन तेल पंप

स्टॉक गाइडर प्रकार स्थिर या मैन्युअल चलती

स्टॉक ब्लेंडर प्रकार मोटर या हाइड्रोलिक

कुल आयाम ((L*W*H) 6500x2000x2300mm

वजन लगभग 23000 किलोग्राम

3.आपूर्ति की सीमा

मुख्य शरीर (बेडप्लेट, फ्रेम और रोल सहित) 1 सेट

निप्प समायोज्य उपकरण और सुरक्षा उपकरण 1 सेट

युग्मन 1 सेट

गियर रिड्यूसर और स्नेहन प्रणाली 1 सेट

तेल स्नेहन प्रणाली 1 सेट

रोल तापमान समायोज्य उपकरण 1 सेट

आपातकालीन स्टॉप डिवाइस 1 सेट

मुख्य मोटर 1 सेट

विद्युत नियंत्रण प्रणाली 1 सेट

भागों के कनेक्शन और फिक्सिंग बोल्ट 1 सेट

फाउंडेशन बोल्ट 1 सेट

4 अंतिम उपयोगकर्ता द्वारा तैयार किए गए निम्नलिखित आइटम

ए. बिजली आपूर्ति से विद्युत नियंत्रण कैबिनेट और बिजली केबलों से बिजली केबल

मुख्य मोटर के लिए विद्युत नियंत्रण कैबिनेट मिल।

बी. घुमावदार जोड़ों के बाहर सभी पाइपलाइनें।

5 निर्माण और तकनीकी मानक

5.1 रोलरः निकेल, क्रोम और मोलिब्डेनम के माध्यम से ठंडा कास्ट आयरन से बना

केन्द्रापसारक कास्टिंग. रोल सतह कठोर परत गहराई 10-15 मिमी तक है,

कठोरता लगभग HS73±2 है।

5.2 रोल लेयरिंग और सीलः 8pcs दो पंक्ति वाले बेलनाकार रोल लेयरिंग को 4pcs अधिक जोर लेयरिंग के साथ युग्मन, प्रत्येक मशीन के लिए 12pcs लेयरिंग के साथ अपनाया जाता है,जो ऊर्जा की खपत को 10-15% तक बचा सकता है, स्नेहन वसा 20-25% कम हो जाता है।

प्रत्येक असर घर के लिए दो पंक्ति वाले बेलनाकार रोलर लेयरिंग के 2 सेट

5.3 रोल असर स्नेहन: मोटर चालित ऑटो ग्रीस पंप

5.4 असर हाउस: एनील हीटिंग ट्रीटमेंट और प्रसंस्करण के माध्यम से कास्ट स्टील या कास्ट आयरन से बने, स्नेहन छेद के साथ आरक्षित.एनील हीटिंग ट्रीटमेंट असर हाउस

5.5 निप्प समायोज्य उपकरण: मोटर चालित निप्प समायोज्य प्रणाली, एकल समायोज्य और बहु-समायोज्य दोनों उपलब्ध हैं।

5.6 फ्रेम: कास्ट आयरन से बना या एनील हीटिंग ट्रीटमेंट और प्रोसेसिंग के द्वारा निर्मित।

5.7 बेडप्लेट: एकात्मिक वेल्डिंग संरचना, जो उच्चतर यू स्टील और निर्माण स्टील से बने होते हैं, जो एनील हीटिंग उपचार और प्रसंस्करण के माध्यम से होते हैं।

5.8 स्टॉक गाइड: फिक्स्ड टाइप

5.9 ट्रांसमिशन सिस्टम: पूर्ण संलग्न ड्राइव, युग्मन के माध्यम से, गियर रिड्यूसर ((एकल इनपुट शाफ्ट और एकल आउटपुट शाफ्ट), ड्राइविंग गियर और घर्षण गियर,मुख्य मोटर दो रोल अलग गति पर सापेक्ष घूर्णन ड्राइव, प्लास्टिफाईंग, मिक्सिंग या शीटिंग को इस प्रकार प्राप्त किया जा सकता है।

5.10 रोल तापमान विनियमन यंत्र: उच्च घूर्णी जोड़ों और छिद्रित छिड़काव नलिकाओं के साथ स्टेनलेस स्टील पाइप से मिलकर।

5.11 आपातकालीन स्टॉप और ब्रेकिंग डिवाइसः ऊर्जा खपत विधि का उपयोग किया जाता है

वहाँ हैं 3 आपातकालीन रोक बटन फ्रेम पर फिट, प्रेस

बटन अगर किसी भी आपात स्थिति का सामना करना पड़ता है, रोल रोटेशन से अधिक नहीं होगा

चौथाई सर्कल और मुख्य मोटर रिवर्स चौथाई सर्कल उसके बाद 2 सेकंड के भीतर।

इस बीच इस मिल में इलेक्ट्रिक-हाइड्रोलिक ब्रेक सिस्टम लगाया गया है, जो

उपकरण की सुरक्षा क्षमता में काफी सुधार करता है।

रस्सी खींचने/छाती की पट्टी, पैर के पेडल, सुरक्षा सुरक्षा पट्टी सभी उपलब्ध हैं।

5.12 स्टॉक पैन: उच्चतम स्टेनलेस स्टील प्लेट द्वारा वेल्डेड।

5.13 मुख्य इंजन प्रारंभ करें: स्टार-डेल्टा प्रारंभ करें.

5.14 कटर डिवाइस: 2 पीसी मैनुअल रेट कटर।

5.15 स्टॉक ब्लेंडर: मोटर या हाइड्रोलिक प्रकार.मोटोर प्रकार के स्टॉक ब्लेंडर
